Productdetails:
|
| normaal voltage: | 12-24KV | normale stroom: | 630-2000A |
|---|---|---|---|
| Het breken: | maximum 25KA | Type: | terugtrekbaar/vast |
| Origineel: | Zhengzhou, CHINA | Manufactory: | Knkong-ELEKTRISCH |
| Markeren: | De ingebedde Vacuümstroomonderbreker van Pool,2000A vacuümgelijkstroom-Modulaire Stroomonderbreker,25KA vaste gelijkstroom-Stroomonderbreker |
||

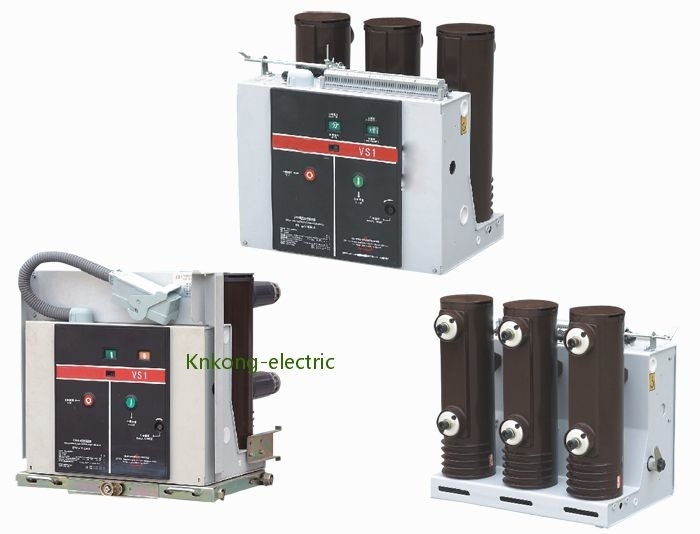

VS1 reeks ingebedde Pool-type vacuümstroomonderbreker door modulaire beschikbare ontwerpoem
Voltage: 12-24KV
Stroom: 630-2000A
Brekende stroom: MAXIMUM 25KA
Type: terugtrekbaar/Vast
Productoverzicht
Onze vacuümstroomonderbreker van VS1 werd onafhankelijk ontwikkeld door Knkong-electric.
Zijn krachtige die rembuffer kan beduidend verminderen voorbijschiet en terugkaatst omvang door het bewegende contact van de vacuümstroomonderbreker van VS1 wordt veroorzaakt tijdens het breken, en vermijdt voorbijschiet van het bewegende contact veroorzakend gedeeltelijke moeheid en duurzaamheid van de vacuümonderbrekersblaasbalgen.
Technische Parameters
| Nr. | Punt | Eenheid | Parameter | ||||||
| 1 | Nominale spanning | KV | 12 | ||||||
| 2 | Geschatte frequentie | Herz | 50/60 | ||||||
| 3 |
Geschat isolatieniveau |
1min de machtsfrequentie weerstaat voltage (r. m. s) |
KV |
42 (phase-to-phase, fase-aan-aarde) 48 (over de het isoleren afstand) |
|||||
| De verlichtingsimpuls weerstaat voltage (piek) |
75 (phase-to-phase, fase-aan-aarde) 85 (over de het isoleren afstand) |
||||||||
|
4 |
Geschatte stroom |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Geschatte kort:sluiten brekende stroom |
Ka |
20 | 25 | 31.5 | 40 | |||
| 6 | Geschatte van korte duur weerstaat stroom | 20 | 25 | 31.5 | 40 | ||||
| 7 | Geschatte kort:sluiten die stroom merken | 50 | 63 | 80 | 100 | ||||
| 8 | De geschatte piek weerstaat stroom | 50 | 63 | 80 | 100 | ||||
| 9 | Geschatte duur van kort:sluiten | s | 4 | ||||||
| 10 | Geschatte werkende opeenvolging | O-0.3s-O/C | |||||||
| 11 | Brekende tijden van geschatte kort:sluitenstroom | Tijden | 30/20 keer (40KA) | ||||||
| 12 | Mechanische duurzaamheid | Ops | 20000 | ||||||
| 13 | De geschatte enige brekende stroom van de condensatorbank |
A |
630 | ||||||
| 14 | De geschatte rijtjes brekende stroom van de condensatorbank | 400 | |||||||
| 15 | De brekende stroom van de dubbel-aardefout | 27.4 | |||||||
| 16 | Toelaatbare maximumcontacterosie |
mm |
3 | ||||||
| 17 | Ontruiming tussen open contacten | 10±1 | |||||||
| 18 | Over slag | 3.5±0.5 | |||||||
| 19 | Niet-gelijktijdigheid van het driefasen openen en het sluiten |
Mej.
|
≤2 | ||||||
| 20 | Sprongduur van contact het sluiten | ≤2 | |||||||
| 21 | Gemiddelde brekende snelheid (moment die 6mm breken) |
m/s
|
1.1±0.2 | ||||||
| 22 | Gemiddelde makende snelheid | 0.8±0.2 | |||||||
| 23 | Het maken van tijd |
Mej.
|
≤100 | ||||||
| 24 | Brekende tijd | ≤50 | |||||||
|
25 |
Weerstand van elke fase hoofdkring |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Omvang van de contact de brekende sprong | mm | ≤2 | ||||||
|
27 |
Geschat werkend voltage | Geschat werkend voltage (V) AC/DC |
V |
24* | 110 | 220 | |||
| Werkingsgebied van normale bedrijfsvoeringvoltage | Het openen: 65%-120% wordt de nominale spanning, voor het geval dat het voltage lager is dan 30%-nominale spanning, openend verrichting niet toegestaan | ||||||||
| 28 | Nominale spanning van de motor van de energieopslag | V | AC110/220, DC110/220 | ||||||
| 29 | De tijd van de energieopslag | S | ≤15 | ||||||
