Productdetails:
|
| Voltage: | 12KV 24KV | huidig: | 630A 1250A 1600A 2000A |
|---|---|---|---|
| Brekende stroom: | 25KA | Type: | Vast type |
| Norm: | GB, CEI, ISO | Manufactory: | Knkong-ELEKTRISCH |
| Markeren: | 1250A binnenstroomonderbreker,25KA binnenstroomonderbreker,geïntegreerde pool 12KV stroomonderbreker |
||

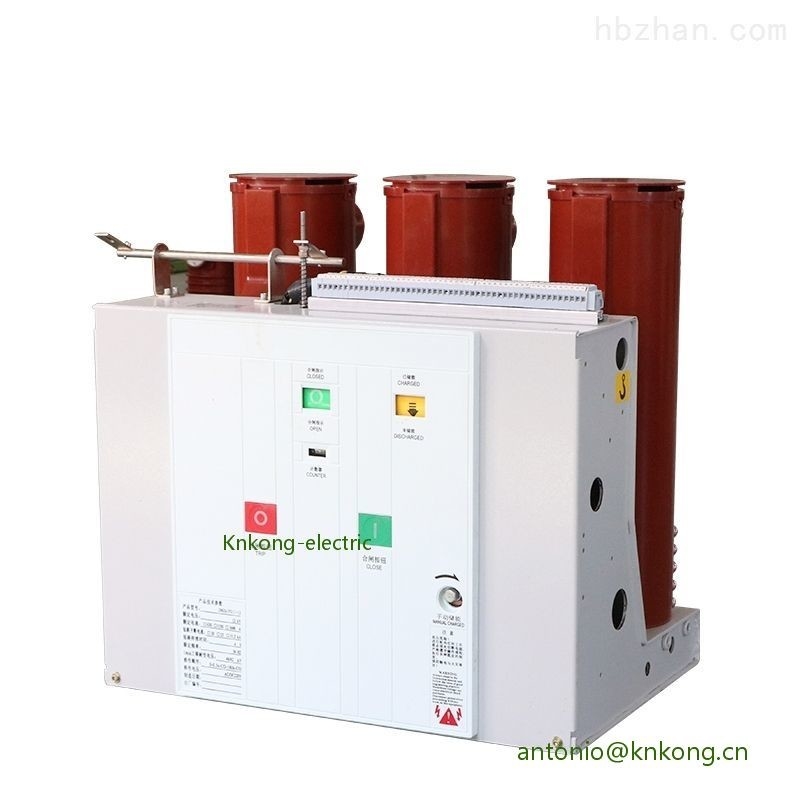

VS1-12KV 1250A binnen VCB 25KA met ingebouwde paal
Spanning: 12KV 24KV
Stroom: 630A 1250A 2000A
Brekende stroom: 20KA
Type: vast
Productoverzicht
De VS1-12 serie embedded vacuüm stroomonderbreker geproduceerd door KNKONG-ELECTRIC wordt gebruikt voor 12kV, 24KV driefasige AC 50Hz/60Hz indoor schakelapparatuur, het is de beste beschermings- en controle-eenheid voor industriële en mijnbouwondernemingen en onderstationapparatuur.Het veerbedieningsmechanisme van de stroomonderbreker is een modulair onafhankelijk frameontwerp, dat vaak wordt gebruikt in KYN28-12 (24) vaste schakelapparatuur.Deze stroomonderbrekers kunnen vast worden geïnstalleerd of kunnen worden gebruikt met een trolley bij gebruik van de uittrekbare versie.
Technische parameters
| Nee. | Item | Eenheid | Parameter | ||||||
| 1 | Nominale spanning | KV | 12 | ||||||
| 2 | Nominale frequentie: | Hz | 50/60 | ||||||
| 3 | | 1min stroomfrequentie weerstaat spanning (rm s) |
KV | 42 (fase-naar-fase, fase-aarde) | |||||
| Verlichtingsimpuls weerstaat spanning (piek) | 75 (fase-naar-fase, fase-aarde) | ||||||||
4 | |
EEN | 630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Nominale kortsluitstroom: |
KA | 20 | 25 | 31,5 | 40 | |||
| 6 | Nominaal kortstondig bestand tegen stroom | 20 | 25 | 31,5 | 40 | ||||
| 7 | Nominale kortsluitmarkeringsstroom | 50 | 63 | 80 | 100 | ||||
| 8 | Nominale piek bestand tegen stroom | 50 | 63 | 80 | 100 | ||||
| 9 | Nominale duur van kortsluiting: | s | 4 | ||||||
| 10 | Nominale bedrijfsvolgorde | O-0.3sO/C-180s-O/C | |||||||
| 11 | Breektijden van nominale kortsluitstroom | Keer | 30/20 keer (40KA) | ||||||
| 12 | Mechanisch uithoudingsvermogen | Ops | 20000 | ||||||
| 13 | Nominale onderbrekingsstroom van enkele condensatorbank: |
EEN | 630 | ||||||
| 14 | Nominale back-to-back condensatorbank breekstroom | 400 | |||||||
| 15 | Dubbel-aarde fout brekende stroom | 27.4 | |||||||
| 16 | Toegestane maximale contacterosie |
mm | 3 | ||||||
| 17 | Klaring tussen open contacten | 10±1 | |||||||
| 18 | overslag | 3,5 ± 0,5 | |||||||
| 19 | Niet-gelijktijdigheid van openen en sluiten in 3 fasen | Mevrouw
| ≤2 | ||||||
| 20 | Bounce duur van contact sluiten | ≤2 | |||||||
| 21 | Gemiddelde breeksnelheid (onmiddellijk breken 6 mm) | Mevrouw
| 1.1±0.2 | ||||||
| 22 | Gemiddelde maaksnelheid | 0,8 ± 0,2 | |||||||
| 23 | Tijd maken | Mevrouw
| ≤100 | ||||||
| 24 | Pauzetijd | ≤50 | |||||||
25 | |
Ω | 630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Contact brekende bounce-amplitude | mm | ≤2 | ||||||
27 | Nominale bedrijfsspanning: | Nominale bedrijfsspanning (V) AC/DC |
V | 24* | 110 | 220 | |||
| Omvang van de normale bedrijfsspanning: | Opening: 65% -120% nominale spanning, in het geval dat de spanning lager is dan 30% nominale spanning, is openen niet toegestaan | ||||||||
| 28 | Nominale spanning van energieopslagmotor: | V | AC110/220, DC110/220 | ||||||
| 29 | Energie opslag tijd | S | ≤15 | ||||||
