Productdetails:
|
| Materiaal: | Ingesloten Metalclad | Kleur: | Grijs |
|---|---|---|---|
| Voltage: | 3.6~24kV, 3P, AC50/60Hz | Huidig: | 630A 1250A 2000A |
| Manufactory: | KNKONG | OEM/ODM: | Onderzoek per e-mail |
| Markeren: | KYN28A-12 3 Fasemechanisme,CEI-Norm voor Mv Mechanisme,24kV 3 Fasemechanisme |
||

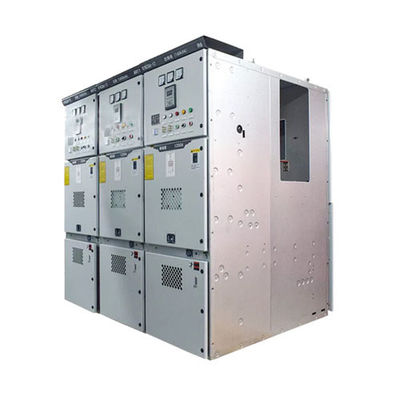

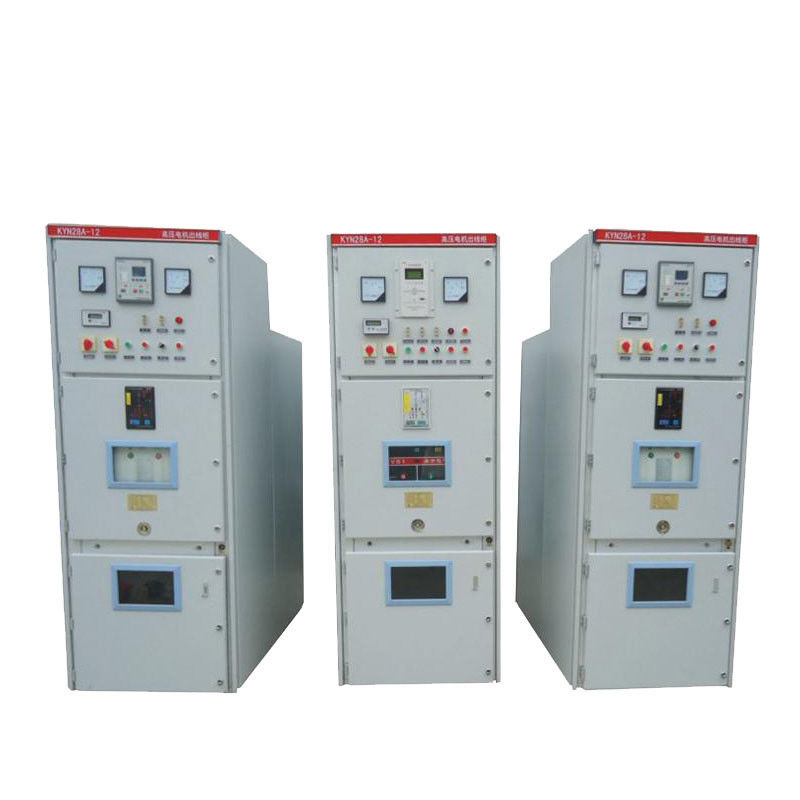

KYN28A-12 Metalclad sloot Terugtrekbaar standaard Middelgroot het Voltagemechanisme in van CEI
Algemeen
KYN28 het binnen metaal-beklede mechanisme is een volledig apparaat van de machtsdistributie voor 3.6~24kV, driefasenac50/60hz, sectionalized de enig-bus en de enig-bus systeem. Het wordt hoofdzakelijk gebruikt voor machtstransmissie van midden/kleine generators in elektrische centrales; macht het ontvangen, transmissie voor hulpkantoren in machtsdistributie en machtssysteem van fabrieken, mijnen en ondernemingen, en aanvang van grote motor met hoog voltage, enz., het systeem te beheersen te beschermen en te controleren. Het mechanisme ontmoet CEI GB3906-91. Naast wordt gebruikt met de binnenlandse vacuümstroomonderbreker van VS1, kan het ook met VD4 van ABB, 3AH5 van Siemens binnenlandse ZN65A worden gebruikt, en VB2 van GE, enz., het is echt een apparaat van de machtsdistributie met goede prestaties.
om aan de eis ten aanzien van muursteun en front-end onderhoud te voldoen, is het mechanisme uitgerust met een speciale huidige transformator, zodat de exploitant het handhaven en kan inspecteren voor de cel.
De dienstmilieu
1. Luchttemperatuur: -25℃~+40℃
2. Vochtigheid: Maandelijkse gemiddelde vochtigheid 95%; Dagelijks gemiddeldevochtigheid 90%.
3. Hoogte: ≤ 2500m
4. Omringende die lucht niet blijkbaar door corrosief en brandbaar gas, damp enz. wordt verontreinigd.
5. Geen frequente hevige schok
Volledig type-getest
Het mechanisme heeft alle die tests ondergaan door de internationale Normen (van CEI worden vereist). Elke mechanismeeenheid wordt onderworpen aan routinetests in de fabriek vóór levering. Deze tests zijn bedoeld om een functionele die controle van het mechanisme te verstrekken op de specifieke kenmerken van elke installatie wordt gebaseerd.
Technische gegevens
| Nr. | Punt | Eenheid | Parameter | ||
| 1 | Nominale spanning | kV | 3.6~24 | ||
| 2 | Geschatte frequentie | Herz | 50/60 | ||
| 3 | Geschatte stroom | A | 630,1250,1600,2000,2500,3150,4000 | ||
| 4 | Takbusbar schatte stroom | 630,1250,1600,2000,2500,3150,4000 | |||
| 5 | Hoofdbusbar schatte stroom | 630,1250,1600,2000,2500,3150,4000 | |||
| 6 |
1min machtsfrequentie weersta voltage |
nat | KV | 38 | 50/60 |
| droog | 48 | 60/65 | |||
| 7 | De bliksemimpuls weerstaat voltage | kV | 75 | 95/125 | |
| 8 | Geschatte kortsluiting brekende stroom (piek) | Ka | 40/50/63/80/100 | ||
| 9 | De korte tijd weerstaat stroom (4s) | 20/25/31.5/40 | |||
| 10 | Beschermingstype | IP4X voor huisvesting | |||
De klant zou de volgende informatie voor orde moeten aanbieden:
1. Bedradingsdiagram van Hoofdkringslijn en Speciaal Technisch Vereiste;
2. Het Plan van de installatieregeling van schakelaarpaneel;
3. Specificatie van componenten binnen schakelaarpaneel en het schematische diagram van hulplijn en van de controlelijn diagram.
4. Andere geschreven speciaal vereiste documenten.
5. SLD (Enige Lijntekening)
Elektrische Knkong verstrekt 11KV-mechanisme volgens de eisen van de klant, te verzenden gelieve ons SLD toen wij het konden uitvoeren 100%.11KV-mechanisme zijn ons best-selling internationaal product, met de ontwikkelde vacuümstroomonderbreker VS1 van China onafhankelijk die ons om met Europese producten in de internationale markt toestaat te concurreren.
