Productdetails:
|
| Classificatievoltage: | 33KV | rating stroom: | 630A |
|---|---|---|---|
| Classificatiefrequentie: | 50/60Hz | Standerds: | ISO-CEI GB |
| OEM/ODM: | Onderzoek per e-mail | Isolatie: | Lucht |
| Markeren: | 33KV mechanismepaneel,het Mechanismecomité van 630A 33KV,het middelgrote beklede mechanisme van het voltagemetaal |
||
Productinleiding

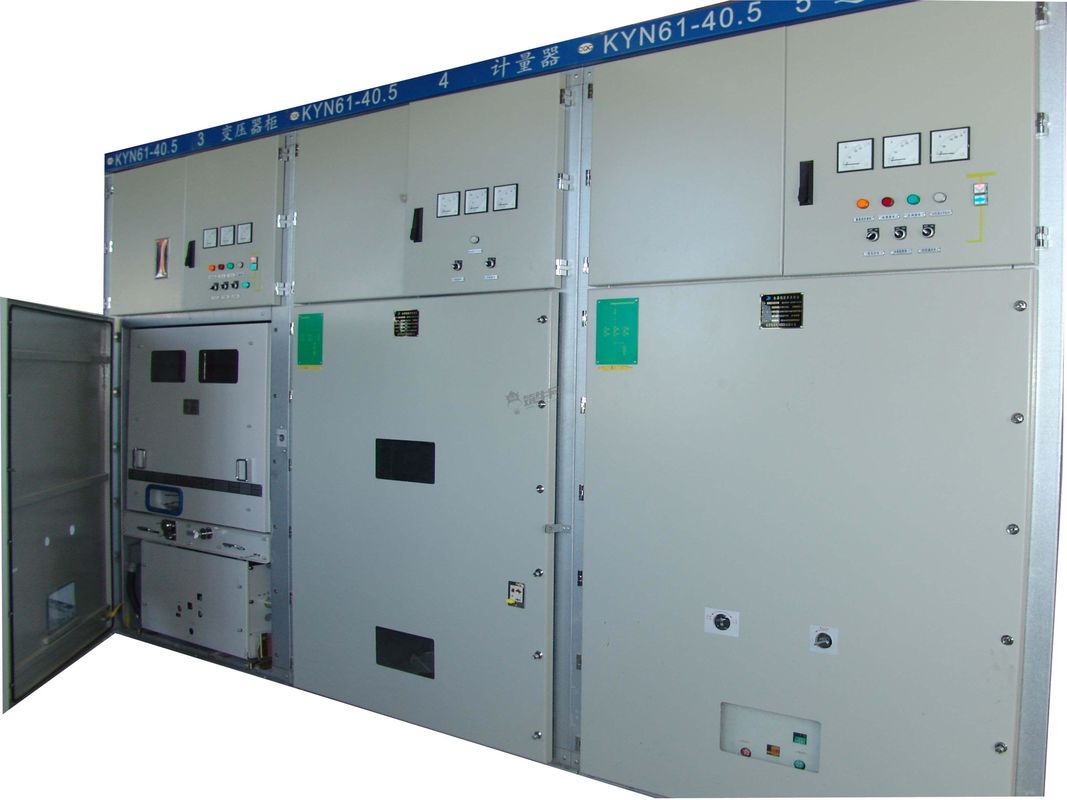

De kabinetsstructuur van het geïsoleerde mechanisme keurt het geassembleerde type goed, en de stroomonderbreker keurt de structuur van de stootkarvloer goed; het is uitgerust met een gloednieuwe samengestelde geïsoleerde vacuümstroomonderbreker, en heeft goede uitwisselbaarheid; het stootkarkader is uitgerust met een de aandrijvingsmechanisme van de schroefnoot, kan de stootkar gemakkelijk worden bewogen, en misoperation verhinderen het aandrijvingsmechanisme te beschadigen; het met elkaar verbinden tussen de de belangrijkste schakelaar, de stootkar, en deur van het schakelaarkabinet keurt een gedwongen mechanische sluitenmethode goed om de „vijf preventie“ functie te ontmoeten; alle handelingen kunnen in het kabinet worden uitgevoerd uitvoeren met de gesloten deur; de kabelruimte heeft bewegingsruimte voor het verbinden van veelvoudige kabels; de snel aan de grond zettende schakelaar wordt gebruikt voor het aan de grond zetten en lijnkort:sluiten; het bijlagebeveiligingsniveau is IP3X, en de deur van de stootkarruimte is open, en het beveiligingsniveau is IP2X.
De dienstmilieu:
a) Luchttemperatuur: -25℃~+40℃
b) Vochtigheid: Maandelijkse gemiddelde vochtigheid 95%; Dagelijks gemiddeldevochtigheid 90%.
c) Altitude2500m
d) Omringende die lucht niet blijkbaar door corrosief en brandbaar gas, damp, enz. wordt verontreinigd.
e) Geen frequente hevige schok
Technische gegevens
| Punten | Eenheid | Gegevens | |
| Nominale spanning | KV | 40.5 | |
| Geschatte Frequentie | Herz | 50 | |
| Geschatte Stroom | A | 1250,1600,2000 | |
| Geschatte Kort:sluiten Brekende Stroom | Ka | 25,31.5 | |
| Het geschatte Maken Huidig (Piek) | Ka | 63,80 | |
| 4s thermische Stabiliteitsstroom | Ka | 25,31.5 | |
| Geschatte Dynamische Stroom (Piek) | Ka | 63,80 | |
| Geschat Isolatieniveau | 1min de machtsfrequentie weerstaat Voltage (r.m.s) | KV | 95 |
| De bliksemimpuls weerstaat Voltage (Piek) | KV | 185 | |
| 1min het Voltage van de machtsfrequentie over het open hiaat (r.m.s) | KV | 118 | |
| De bliksemimpuls weerstaat Voltage over het open hiaat (Piek) | KV | 215 | |
| De Klasse van de bijlagebescherming |
Bijlage IP4X, Tussen Compartimenten IP2X |
||
| Bijlageafmeting (Width*Depth*Height) | mm | 1400*2800*2600 1600*2800*2600 |
|
| Type van Stroomonderbreker | VCB: ZN85-40.5 SF6 stroomonderbreker |
||
*Note: het ordemechanisme zou SLD (Single-line diagram) door klant moeten verstrekken
Belangrijkste onderdelenkenmerken:
VS1-40.5 binnen Vacuümstroomonderbreker
Nominale spanning: 40.5kV
Geschatte stroom: 630 1250 1600 2000 2500A
Geschatte kortsluiting brekende stroom: 20 25 31.5KA
Het mechanische leven: 20.000 keer
VS1-40.5 technische gegevens
| Punten | Eenheid | Datum |
| Nominale spanning |
KV |
40.5 |
| De geschatte machtsfrequentie van korte duur weerstaat voltage (1min) | 95 | |
| De geschatte bliksemimpuls weerstaat voltage (piek) | 185 | |
| Geschat freq | Herz | 50/60 |
| Geschatte stroom | A | 1250 1600 2000 2500 4000 |
| De geschatte stroom van het kort:sluitenopgeven | Ka | 25 31,5 |
| Geschatte van korte duur weerstaat stroom | 25 31,5 | |
| Geschatte voortdurende tijd van korte duur | s | 4 |
| De geschatte piek weerstaat stroom | Ka | 63 80 |
| Geschatte kort:sluiten sluitende stroom | 63 80 | |
| Geschatte enige rijtjes het opgevenstroom van de condensatorbank | A | 630/400 |
| Openingstijd (geschatte volt.) | Mej. | 35~60 |
| Sluitingstijd (geschatte volt.) | 50~100 | |
| Het mechanische leven | tijden | 20000 |
| Geschatte onderbrekingstijden voor geschatte korte opgevenstroom | s | 20 |
| Geschat verrichtingsvoltage | V | AC110/220 DC110/220 |
| Geschatte stroom die van macht motor opslaan | W | 230 |
| Gemiddelde openingssnelheid | m/s | 1.6~2.0 |
| Gemiddelde het sluiten snelheid | 0.5~0.8 | |
| Geschatte verrichtingsprocedure |
0.3s-sluit 180s-sluitend het openen |
Heeft het Knkong Elektrische 33KV mechanisme de internationale markt meer dan 10 jaar gediend.
Waardeer het harde werk van ons professioneel elektrotechniekteam, is de internationale evaluatie van ons 33kv-mechanisme positief.
