Productdetails:
|
Materiaal: | Ingesloten Metalclad | Kleur: | Grijs |
---|---|---|---|
Voltage: | 33~40.5kV, 3P, AC50/60Hz | Naam: | middelgroot voltagemechanisme |
Hoog licht: | 1600A middelgroot Voltagemechanisme,AC 50Hz Middelgroot Voltagemechanisme,3P Mv Lv Mechanisme |
AC 50Hz 1600A Mechanisme van het het Voltagemechanisme 3P Mv Lv van CEI het Middelgrote
Productinleiding

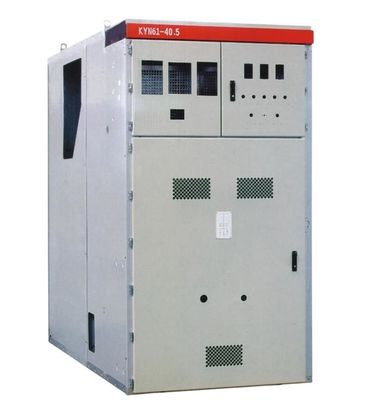

KYN61-40.5 metaal-Ingesloten mechanisme 3P AC 50Hz, nominale spanning van 40.5kV geschikt voor elektrische centrale, hulpkantoor en machtsdistributie aan industriële en mijnbouwondernemingen, spoorwegvervoer als goedkeuring en distributie van stroom. En de implementatie van controle, bescherming en controlefunctie van kring. Het gebruiksmodel heeft de voordelen van flexibele verrichting, betrouwbare elektroprestaties, lange levensduur, geschikt onderhoud.
KNY61-60.5 kan met ABB/Schneider/Knkong-reeks 40.5KV VCB worden uitgerust.
De dienstmilieu:
a) Luchttemperatuur: -25℃~+40℃
b) Vochtigheid: Maandelijkse gemiddelde vochtigheid 95%; Dagelijks gemiddeldevochtigheid 90%.
c) Hoogte: ≤ 2500m
d) Omringende die lucht niet blijkbaar door corrosief en brandbaar gas, damp enz. wordt verontreinigd.
e) Geen frequente hevige schok
Technische gegevens
Punten | Eenheid | Gegevens | |
Nominale spanning | KV | 40.5 | |
Geschatte Frequentie | Herz | 50 | |
Geschatte Stroom | A | 1250,1600,2000 | |
Geschatte Kort:sluiten Brekende Stroom | Ka | 25,31.5 | |
Het geschatte Maken Huidig (Piek) | Ka | 63,80 | |
4s thermische Stabiliteitsstroom | Ka | 25,31.5 | |
Geschatte Dynamische Stroom (Piek) | Ka | 63,80 | |
Geschat Isolatieniveau | 1min de machtsfrequentie weerstaat Voltage (r.m.s) | KV | 95 |
De bliksemimpuls weerstaat Voltage (Piek) | KV | 185 | |
1min het Voltage van de machtsfrequentie over het open hiaat (r.m.s) | KV | 118 | |
De bliksemimpuls weerstaat Voltage over het open hiaat (Piek) | KV | 215 | |
De Klasse van de bijlagebescherming |
Bijlage IP4X, Tussen Compartimenten IP2X |
||
Bijlageafmeting (Width*Depth*Height) | mm | 1400*2800*2600 1600*2800*2600 |
|
Type van Stroomonderbreker | VCB: ZN85-40.5 SF6 stroomonderbreker |
*Note: het ordemechanisme zou SLD (Single-line diagram) door klant moeten verstrekken
Belangrijkste onderdelencharateristics:
VS1-40.5 binnen Vacuümstroomonderbreker
Nominale spanning: 40.5kV
Geschatte stroom: 630 1250 1600 2000 2500A
Geschatte kortsluiting brekende stroom: 20 25 31.5KA
Het mechanische leven: 20.000 keer
VS1-40.5 technische gegevens
Punten | Eenheid | Datum |
Nominale spanning |
KV |
40.5 |
De geschatte machtsfrequentie van korte duur weerstaat voltage (1min) | 95 | |
De geschatte bliksemimpuls weerstaat voltage (piek) | 185 | |
Geschat freq | Herz | 50/60 |
Geschatte stroom | A | 1250 1600 2000 2500 4000 |
De geschatte stroom van het kort:sluitenopgeven | Ka | 25 31,5 |
De geschatte korte tijd weerstaat stroom | 25 31,5 | |
Geschatte korte tijd voortdurende tijd | s | 4 |
De geschatte piek weerstaat stroom | Ka | 63 80 |
Geschatte kort:sluiten sluitende stroom | 63 80 | |
Geschatte enige rijtjes het opgevenstroom van de condensatorbank | A | 630/400 |
Openingstijd (geschatte volt.) | Mej. | 35~60 |
Sluitingstijd (geschatte volt.) | 50~100 | |
Het mechanische leven | tijden | 20000 |
Geschatte onderbrekingstijden voor geschatte korte dalings uit stroom | s | 20 |
Geschat verrichtingsvoltage | V | AC110/220 DC110/220 |
Geschatte stroom die van macht motor opslaan | W | 230 |
Gemiddelde openingssnelheid | m/s | 1.6~2.0 |
Gemiddelde het sluiten snelheid | 0.5~0.8 | |
Geschatte verrichtingsprocedure |
0.3s-sluit 180s-sluitend het openen |
