Productdetails:
|
| Het gebruiken van Voltage: | 12-24KV | Lopende Stroom: | 630A 1250A 2000A |
|---|---|---|---|
| Brekende capaciteit: | maximum 20KA | Type: | terugtrekbaar |
| Origineel: | China | Manufactory: | Knkong-ELEKTRISCH |
| Markeren: | Terugtrekbare Modulaire VCB-Stroomonderbreker,20KA het breken van VCB-Stroomonderbreker,De Stroomonderbreker van ISO VCB |
||

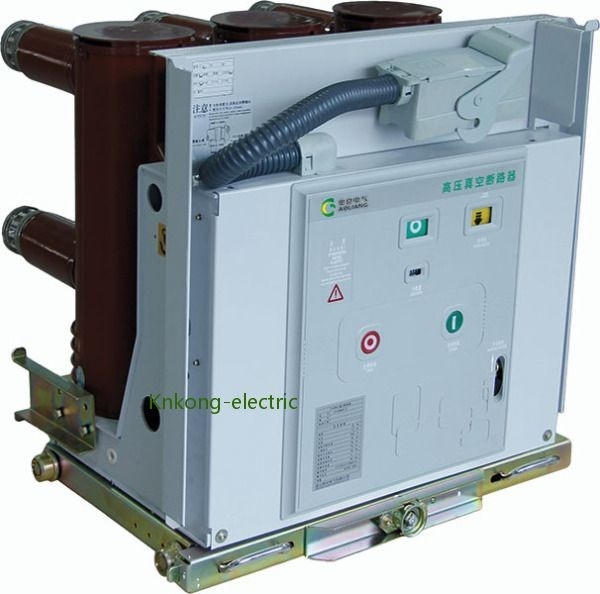

20KA brekende afwisselende terugtrekbare stevig-verzegelde poolvcb 12KV VS1 reeks
Voltage: 12-24 KV
Stroom: 630-1250A-2000A
Brekende stroom: maximum 20KA
Type: terugtrekbaar
Productoverzicht
Secundaire kring
De secundaire raad van de controlekring van knkong-Elektrische VS1-reeks vacuümstroomonderbreker gebruikt een modulair ontwerp. De elektroverbinding van de machine gebruikt hoogwaardige zelf-gespstoppen, die voor vervanging geschikt zijn en verzekert betrouwbare verrichting van de elektroverbinding.
Krachtige oliebuffer
De krachtige brekende buffer kan de omvang van beduidend verminderen voorbijschiet en opspringt terug geproduceerd door het bewegende contact van de vacuümstroomonderbreker van VS1 tijdens het breken, en vermijdt voorbijschiet van het bewegende contact die tot gedeeltelijke moeheid van het vacuümverlies van onderbrekersblaasbalgen van mechanische duurzaamheid leiden. Met de daling van de reactieomvang van het bewegende contact, is het herontbrandingsfenomeen niet gevonden in de test van de geschakelde condensatorbank.
Technische Parameters
| Nr. | Punt | Eenheid | Parameter | ||||||
| 1 | Nominale spanning | KV | 12 | ||||||
| 2 | Geschatte frequentie | Herz | 50/60 | ||||||
| 3 |
Geschat isolatieniveau |
1min de machtsfrequentie weerstaat voltage (r. m. s) |
KV |
42 (phase-to-phase, fase-aan-aarde) 48 (over de het isoleren afstand) |
|||||
| De verlichtingsimpuls weerstaat voltage (piek) |
75 (phase-to-phase, fase-aan-aarde) 85 (over de het isoleren afstand) |
||||||||
|
4 |
Geschatte stroom |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Geschatte kort:sluiten brekende stroom |
Ka |
20 | 25 | 31.5 | 40 | |||
| 6 | Geschatte van korte duur weerstaat stroom | 20 | 25 | 31.5 | 40 | ||||
| 7 | Geschatte kort:sluiten die stroom merken | 50 | 63 | 80 | 100 | ||||
| 8 | De geschatte piek weerstaat stroom | 50 | 63 | 80 | 100 | ||||
| 9 | Geschatte duur van kort:sluiten | s | 4 | ||||||
| 10 | Geschatte werkende opeenvolging | O-0.3s-O/C | |||||||
| 11 | Brekende tijden van geschatte kort:sluitenstroom | Tijden | 30/20 keer (40KA) | ||||||
| 12 | Mechanische duurzaamheid | Ops | 20000 | ||||||
| 13 | De geschatte enige brekende stroom van de condensatorbank |
A |
630 | ||||||
| 14 | De geschatte rijtjes brekende stroom van de condensatorbank | 400 | |||||||
| 15 | De brekende stroom van de dubbel-aardefout | 27.4 | |||||||
| 16 | Toelaatbare maximumcontacterosie |
mm |
3 | ||||||
| 17 | Ontruiming tussen open contacten | 10±1 | |||||||
| 18 | Over slag | 3.5±0.5 | |||||||
| 19 | Niet-gelijktijdigheid van het driefasen openen en het sluiten |
Mej.
|
≤2 | ||||||
| 20 | Sprongduur van contact het sluiten | ≤2 | |||||||
| 21 | Gemiddelde brekende snelheid (moment die 6mm breken) |
m/s
|
1.1±0.2 | ||||||
| 22 | Gemiddelde makende snelheid | 0.8±0.2 | |||||||
| 23 | Het maken van tijd |
Mej.
|
≤100 | ||||||
| 24 | Brekende tijd | ≤50 | |||||||
|
25 |
Weerstand van elke fase hoofdkring |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Omvang van de contact de brekende sprong | mm | ≤2 | ||||||
|
27 |
Geschat werkend voltage | Geschat werkend voltage (V) AC/DC |
V |
24* | 110 | 220 | |||
| Werkingsgebied van normale bedrijfsvoeringvoltage | Het openen: 65%-120% wordt de nominale spanning, voor het geval dat het voltage lager is dan 30%-nominale spanning, openend verrichting niet toegestaan | ||||||||
| 28 | Nominale spanning van de motor van de energieopslag | V | AC110/220, DC110/220 | ||||||
| 29 | De tijd van de energieopslag | S | ≤15 | ||||||
