Productdetails:
|
| Normaal Voltage: | 12KV | Normale Stroom: | 630-2000A |
|---|---|---|---|
| Brekende stroom: | 20-25KA | Type: | terugtrekbaar |
| Origineel: | China | Manufactory: | Knkong-ELEKTRISCH |
| Markeren: | Terugtrekbare Vacuümstroomonderbreker,12KV vacuümstroomonderbreker,25KA gemodulariseerde Vacuümstroomonderbreker |
||

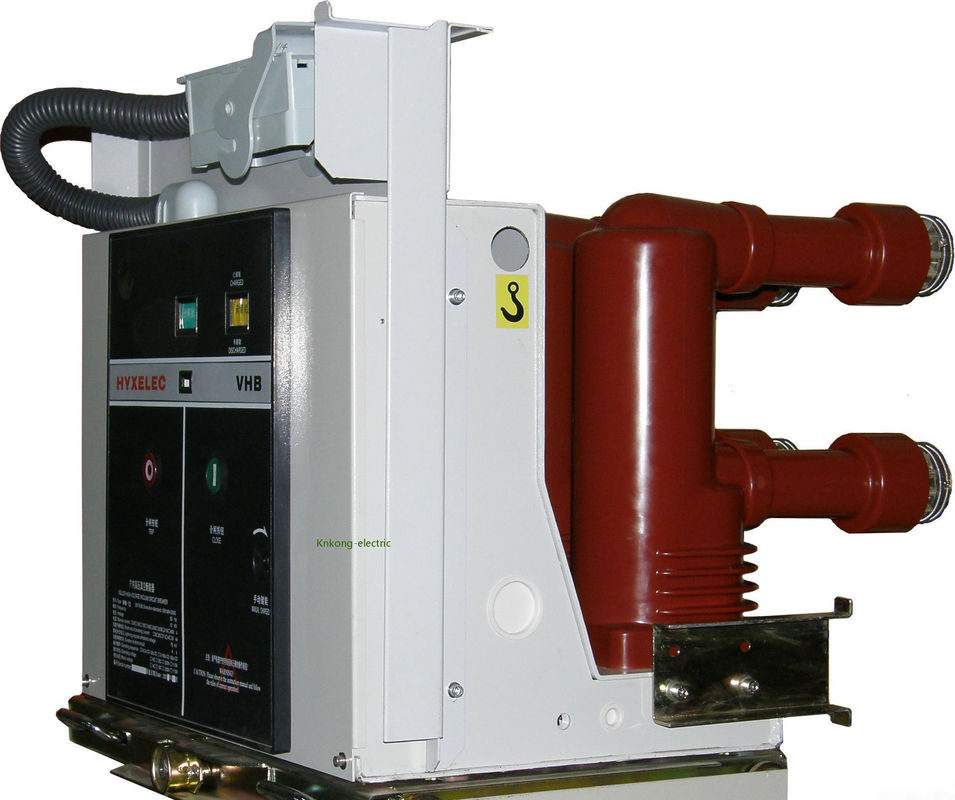

Het terugtrekbare vacuümstroomonderbreker gemodulariseerde mechanisme van VS1 12KV
Voltage: 12KV
Stroom: 630-2000A
Brekende stroom: 20KA
Type: terugtrekbaar
Productoverzicht
VS1 de reeksstroomonderbrekers worden volledig onafhankelijk ontwikkeld door Knkong. Het modulaire mechanisme maakt installatie, onderhoud, testen en verrichting gemakkelijker. Vergeleken met traditionele stroomonderbrekers, heeft het stabielere verrichting, hogere veiligheid en langere levensduur. Het kan aan de toepassingsbehoeften van klanten in de machtstransmissie van 12kV voldoen en 24kV-en distributiesystemen en in stroom, energie, petrochemische stof, metallurgie, productie, vervoer, bouw, milieubescherming en andere industrieën wijd gebruikt.
Normale de dienstvoorwaarde
| Hoogte | ≤1000m | |
| Omgevingstemperatuur | Maximum | +40℃ |
| Min | -15℃ | |
|
Omringende vochtigheid: Maximum gemiddelde vochtigheid |
24 uren ≤95% | |
| 1 maand ≤90% | ||
| De maximumdruk van de waterdamp | 24 uren ≤2.2kpa | |
| 1 maand ≤1.8kpa | ||
Speciale de dienstvoorwaarde
Technische Parameters
| Nr. | Punt | Eenheid | Parameter | ||||||
| 1 | Nominale spanning | KV | 12 | ||||||
| 2 | Geschatte frequentie | Herz | 50/60 | ||||||
| 3 |
Geschat isolatieniveau |
1min de machtsfrequentie weerstaat voltage (r. m. s) |
KV |
42 (phase-to-phase, fase-aan-aarde) 48 (over de het isoleren afstand) |
|||||
| De verlichtingsimpuls weerstaat voltage (piek) |
75 (phase-to-phase, fase-aan-aarde) 85 (over de het isoleren afstand) |
||||||||
|
4 |
Geschatte stroom |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Geschatte kort:sluiten brekende stroom |
Ka |
20 | 25 | 31.5 | 40 | |||
| 6 | Geschatte van korte duur weerstaat stroom | 20 | 25 | 31.5 | 40 | ||||
| 7 | Geschatte kort:sluiten die stroom merken | 50 | 63 | 80 | 100 | ||||
| 8 | De geschatte piek weerstaat stroom | 50 | 63 | 80 | 100 | ||||
| 9 | Geschatte duur van kort:sluiten | s | 4 | ||||||
| 10 | Geschatte werkende opeenvolging | O-0.3s-O/C | |||||||
| 11 | Brekende tijden van geschatte kort:sluitenstroom | Tijden | 30/20 keer (40KA) | ||||||
| 12 | Mechanische duurzaamheid | Ops | 20000 | ||||||
| 13 | De geschatte enige brekende stroom van de condensatorbank |
A |
630 | ||||||
| 14 | De geschatte rijtjes brekende stroom van de condensatorbank | 400 | |||||||
| 15 | De brekende stroom van de dubbel-aardefout | 27.4 | |||||||
| 16 | Toelaatbare maximumcontacterosie |
mm |
3 | ||||||
| 17 | Ontruiming tussen open contacten | 10±1 | |||||||
| 18 | Over slag | 3.5±0.5 | |||||||
| 19 | Niet-gelijktijdigheid van het driefasen openen en het sluiten |
Mej.
|
≤2 | ||||||
| 20 | Sprongduur van contact het sluiten | ≤2 | |||||||
| 21 | Gemiddelde brekende snelheid (moment die 6mm breken) |
m/s
|
1.1±0.2 | ||||||
| 22 | Gemiddelde makende snelheid | 0.8±0.2 | |||||||
| 23 | Het maken van tijd |
Mej.
|
≤100 | ||||||
| 24 | Brekende tijd | ≤50 | |||||||
|
25 |
Weerstand van elke fase hoofdkring |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Omvang van de contact de brekende sprong | mm | ≤2 | ||||||
|
27 |
Geschat werkend voltage | Geschat werkend voltage (V) AC/DC |
V |
24* | 110 | 220 | |||
| Werkingsgebied van normale bedrijfsvoeringvoltage | Het openen: 65%-120% wordt de nominale spanning, voor het geval dat het voltage lager is dan 30%-nominale spanning, openend verrichting niet toegestaan | ||||||||
| 28 | Nominale spanning van de motor van de energieopslag | V | AC110/220, DC110/220 | ||||||
| 29 | De tijd van de energieopslag | S | ≤15 | ||||||
