Productdetails:
|
| Voltage: | 12kV | Huidig: | 630-2000A |
|---|---|---|---|
| Brekende Stroom: | 20-25KA | Type: | Terugtrekbaar |
| Origineel: | CHINA | Manufactory: | KNKONG |
| Markeren: | Terugtrekbare Stroomonderbreker,Gemodulariseerde 12KV-Stroomonderbreker,2000A terugtrekbare Stroomonderbreker |
||

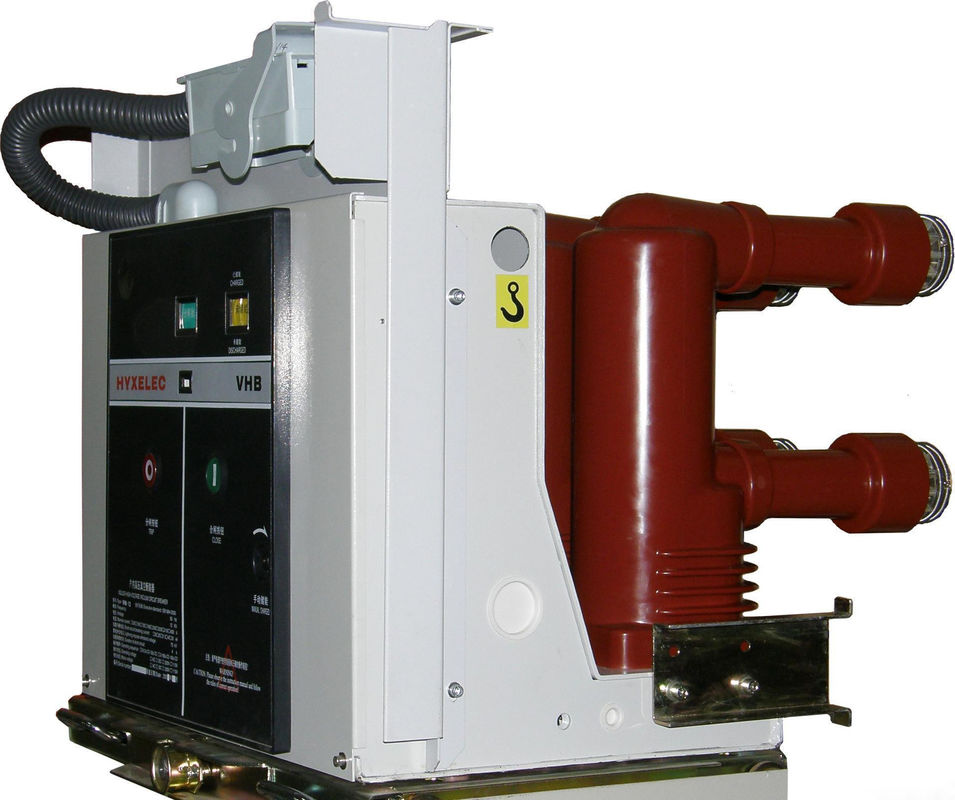

VS1-12 terugtrekbare Vacuümstroomonderbreker 12KV 630-2000A
Voltage: 12KV
Stroom: 2000A
Brekende stroom: 20KA
Type: terugtrekbaar
Productoverzicht
VS1-reeksen die stroomonderbrekers volledig onafhankelijk zijn door Knkong worden de ontwikkeld op het geavanceerde ontwerpconcept wordt gebaseerd; het keurt een gemodulariseerd mechanisme goed, dat voor installatie, onderhoud, het testen, en verrichting gemakkelijk is. Vergeleken met conventionele VS1-stroomonderbreker. het kenmerkt hogere verrichtingsstabiliteit, hogere veiligheid, en uitgebreide levensduur. Het product kan de toepassing van de klantenvraag in de machtstransmissie van 12kv tevredenstellen en 24kV-en distributiesystemen, die uitgebreid in dergelijke industrieën zoals macht, energie, petrochemische techniek, metallurgie, vervaardiging, verkeer, de bouw, en milieubescherming evenals ondernemingen en nationale zeer belangrijke projecten op grote schaal worden toegepast
Normale de dienstvoorwaarde
| Hoogte | ≤1000m | |
| Omgevingstemperatuur | Maximum | +40℃ |
| Min | -15℃ | |
|
Omringende vochtigheid: Maximum gemiddelde vochtigheid |
24 uren ≤95% | |
| 1 maand ≤90% | ||
| De maximumdruk van de waterdamp | 24 uren ≤2.2kpa | |
| 1 maand ≤1.8kpa | ||
Speciale de dienstvoorwaarde
Technische Parameters
| Nr. | Punt | Eenheid | Parameter | ||||||
| 1 | Nominale spanning | KV | 12 | ||||||
| 2 | Geschatte frequentie | Herz | 50/60 | ||||||
| 3 |
Geschat isolatieniveau |
1min de machtsfrequentie weerstaat voltage (r. m. s) |
KV |
42 (phase-to-phase, fase-aan-aarde) 48 (over de het isoleren afstand) |
|||||
| De verlichtingsimpuls weerstaat voltage (piek) |
75 (phase-to-phase, fase-aan-aarde) 85 (over de het isoleren afstand) |
||||||||
|
4 |
Geschatte stroom |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Geschatte kort:sluiten brekende stroom |
Ka |
20 | 25 | 31.5 | 40 | |||
| 6 | Geschatte van korte duur weerstaat stroom | 20 | 25 | 31.5 | 40 | ||||
| 7 | Geschatte kort:sluiten die stroom merken | 50 | 63 | 80 | 100 | ||||
| 8 | De geschatte piek weerstaat stroom | 50 | 63 | 80 | 100 | ||||
| 9 | Geschatte duur van kort:sluiten | s | 4 | ||||||
| 10 | Geschatte werkende opeenvolging | O-0.3s-O/C | |||||||
| 11 | Brekende tijden van geschatte kort:sluitenstroom | Tijden | 30/20 keer (40KA) | ||||||
| 12 | Mechanische duurzaamheid | Ops | 20000 | ||||||
| 13 | De geschatte enige brekende stroom van de condensatorbank |
A |
630 | ||||||
| 14 | De geschatte rijtjes brekende stroom van de condensatorbank | 400 | |||||||
| 15 | De brekende stroom van de dubbel-aardefout | 27.4 | |||||||
| 16 | Toelaatbare maximumcontacterosie |
mm |
3 | ||||||
| 17 | Ontruiming tussen open contacten | 10±1 | |||||||
| 18 | Over slag | 3.5±0.5 | |||||||
| 19 | Niet-gelijktijdigheid van het driefasen openen en het sluiten |
Mej.
|
≤2 | ||||||
| 20 | Sprongduur van contact het sluiten | ≤2 | |||||||
| 21 | Gemiddelde brekende snelheid (moment die 6mm breken) |
m/s
|
1.1±0.2 | ||||||
| 22 | Gemiddelde makende snelheid | 0.8±0.2 | |||||||
| 23 | Het maken van tijd |
Mej.
|
≤100 | ||||||
| 24 | Brekende tijd | ≤50 | |||||||
|
25 |
Weerstand van elke fase hoofdkring |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Omvang van de contact de brekende sprong | mm | ≤2 | ||||||
|
27 |
Geschat werkend voltage | Geschat werkend voltage (V) AC/DC |
V |
24* | 110 | 220 | |||
| Werkingsgebied van normale bedrijfsvoeringvoltage | Het openen: 65%-120% wordt de nominale spanning, voor het geval dat het voltage lager is dan 30%-nominale spanning, openend verrichting niet toegestaan | ||||||||
| 28 | Nominale spanning van de motor van de energieopslag | V | AC110/220, DC110/220 | ||||||
| 29 | De tijd van de energieopslag | S | ≤15 | ||||||
Verrichtingsveiligheid
Met de bescherming van het anti-maloperationsluiten kunnen deze stroomonderbrekers, die in mechanismekabinetten werken, „vijf-bescherming“ het met elkaar verbinden functies realiseren, brutaal vermijden en het maximaliseren van de bescherming van de persoonlijke veiligheid van een exploitant.
Kan slechts wanneer de de stroomonderbreker en het aanaarden schakelaar in de losgemaakte positie zijn de vrachtwagen van stroomonderbreker in het de dienststandpunt van de testpositie worden gerekt
De stroomonderbreker kan worden gesloten slechts wanneer in het de dienst/teststandpunt.
Met de gesloten stroomonderbreker kan zijn vrachtwagen niet binnen worden gerekt of uit worden gerekt die kan worden gerealiseerd slechts wanneer de stroomonderbreker in de losgemaakte positie is.
De stroomonderbreker in een gesloten positie kan niet uit van het de dienststandpunt in de testpositie worden gerekt.
De stroomonderbreker kan niet worden gesloten terwijl het binnen wordt gerekt.
Wanneer de stroomonderbreker wordt gesloten, als het sluitende signaal verwijderde geschikt er niet in slaagt te zijn, zal de interne kring van de anti-reiscontrole de sluitende kring afsnijden om het veelvoudige (facultatief) te verhinderen opnieuw sluiten.
Als de elektrische het sluiten uitsluiting wordt geselecteerd, zal de stroomonderbreker niet kunnen worden gesloten wanneer de secundaire kring er niet in slaagt om macht te verstrekken of de verstrekte macht er niet in slaagt om de normale bedrijfsvoering van de (facultatieve) te ontmoeten sluitenelektromagneet.
