Productdetails:
|
| Het werkvoltage: | 12KV-24KV | het werkstroom: | Maximum 1250A |
|---|---|---|---|
| Het werkfrequentie: | 50/60Hz | Type: | Uitbreidingsmodule: CD-eenheid |
| OEM/ODM: | Gelieve te delen uw CDA-tekeningen | Origineel: | China |
| Markeren: | Uitbreidingsmodule GIS Ring Main Unit,SF6 12KV GIS Ring Main Unit,RMU GIS Ring Main Unit |
||

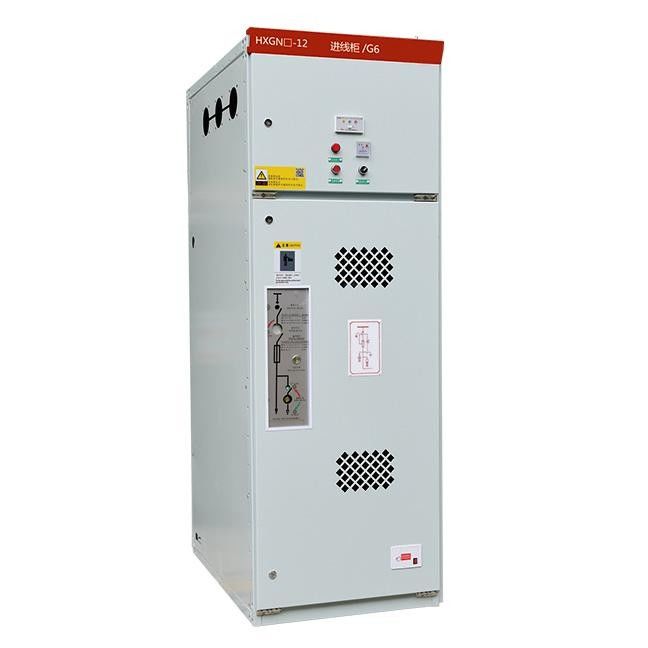

Geïsoleerd het Mechanisme Middelgroot Voltage Ring Main Unit van GB ISO 12KV Gas
Productinleiding
Algemeen
De dienstmilieu
Technische Gegevens
| Nr. | Punt | Eenheid | Parameter | |||
| 1 | Nominale spanning | kV | 12 | 24 | 36 | |
| 2 | Geschatte frequentie | Herz | 50/60 | |||
| 3 | Geschatte stroom | A | 630 (1250*) | |||
| 4 |
1min machtsfrequentie weersta voltage |
nat | kV | 38 | 50 | 70 |
| droog | kV | 48 | 60 | 85 | ||
| 5 | De bliksemimpuls weerstaat voltage | kV | 75 | 125/150 | 170 | |
| 6 | Geschatte kortsluiting brekende stroom (piek) | Ka | 80 | 63 | 63 | |
| 7 | Geschatte actieve lading en brekende stroom met gesloten circuit | A | 63 | 50 | 50 | |
| 8 | Geschat overbrengend stroom | A | 1700 | 1200 | 1200 | |
| 9 | Geschatte kortsluiting die een stroom maken (piek) | Ka | 80 | 63 | 63 | |
| 10 | Geschatte kabel (lijn) het laden brekende stroom | A |
50 en 10 50/10 |
|||
| 11 | De brekende stroom van de kabellast in het aanaarden van fout | A | 20 | 20 | 20 | |
| 12 | Geschat weersta stroom (piek) | Ka | 80 | 63 | 63 | |
| 13 | Van korte duur weersta stroom (2s) | Ka | 25 | 20 | 20 | |
| 14 | Het mechanismeleven | tijden | 5000 | 2000 | 2000 | |
Nota: Voor kortsluiting zijn het breken en de piekstroom gebaseerd op Zekering plus combinatie
Facultatieve componenten:
Elektrische in werking stellen-AC 220/110V; Gelijkstroom 24/48/110/220V
Hulpcontact 5 GEEN 5 NC
Volledige reeks van zekering
FTU-communicatie interface
