Productdetails:
|
| Voltage: | 11-33KV | Huidig: | onder 630A |
|---|---|---|---|
| Frequentie: | 50/60Hz | Manufactory: | KNKONG |
| OEM/ODM: | Onderzoek per e-mail | Model: | Hxgn-15 |

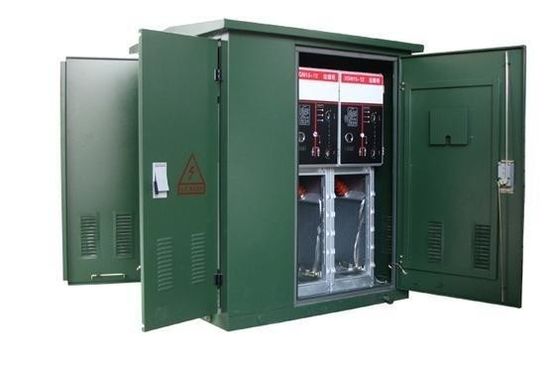

| Markeren: | 33kv gas Geïsoleerd Mechanisme,33kv GIS-Mechanisme,SF6 Ring Main Unit |
||
Productinleiding
Algemeen
Het ringsnetwerk verwijst naar het distributienetwerk van de ringsmacht, d.w.z., de vormen van voedingmainline door closed-loop, en de voeding levert macht aan de rings belangrijkste lijn en verdeelt dan macht al manier van mainline door de schakelaar met hoog voltage. Het voordeel van dit is dat elke tak van de machtsdistributie macht van zijn linkermainline en zijn juiste mainline kan vergen. Wanneer linkermainline ontbreekt, blijft het macht van juiste mainline ontvangen, en wanneer juiste mainline ontbreekt, blijft het macht van linkermainline ontvangen. Op deze wijze, alhoewel de belangrijkste voeding de enig-kringsvoeding is, echter, van elke distributietak, worden de voordelen gelijkend op de dubbele voeding verkregen, daardoor verbeterend de betrouwbaarheid van de voeding.
De dienstmilieu
1. Luchttemperatuur: -35℃~+40℃
2. Vochtigheid: Maandelijkse gemiddelde vochtigheid 95%; Dagelijks gemiddeldevochtigheid 90%.
3. Altitude2500m
4. Omringende die lucht niet blijkbaar door corrosief en brandbaar gas, damp, enz. wordt verontreinigd.
5. Geen frequente hevige schok
Technische Gegevens
| Nr. | Punt | Eenheid | Parameter | |||
| 1 | Nominale spanning | kV | 12 | 24 | 36 | |
| 2 | Geschatte frequentie | Herz | 50/60 | |||
| 3 | Geschatte stroom | A | 630 (1250*) | |||
| 4 |
1min machtsfrequentie weersta voltage |
nat | kV | 38 | 50 | 70 |
| droog | kV | 48 | 60 | 85 | ||
| 5 | De bliksemimpuls weerstaat voltage | kV | 75 | 125/150 | 170 | |
| 6 | Geschatte kortsluiting brekende stroom (piek) | Ka | 80 | 63 | 63 | |
| 7 | Geschatte actieve lading en brekende stroom met gesloten circuit | A | 63 | 50 | 50 | |
| 8 | Geschat overbrengend stroom | A | 1700 | 1200 | 1200 | |
| 9 | Geschatte kortsluiting die huidig maken (piek) | Ka | 80 | 63 | 63 | |
| 10 | Geschatte kabel (lijn) het laden brekende stroom | A |
50 en 10 50/10 |
|||
| 11 | De brekende stroom van de kabellast in het aanaarden van fout | A | 20 | 20 | 20 | |
| 12 | Geschat weersta stroom (piek) | Ka | 80 | 63 | 63 | |
| 13 | Van korte duur weersta stroom (2s) | Ka | 25 | 20 | 20 | |
| 14 | Het mechanismeleven | tijden | 5000 | 2000 | 2000 | |
Nota: Voor kortsluiting zijn het breken en de piekstroom gebaseerd op Zekering plus combinatie
