Productdetails:
|
| Classificatievoltage: | 12-36KV | Het schatten Stroom: | 630A 1250A |
|---|---|---|---|
| Classificatiefrequentie: | 50/60Hz | Normen: | GB ISO |
| OEM/ODM: | Onderzoek per e-mail | ||
| Markeren: | 36KV gas Geïsoleerd Mechanisme,Het Geïsoleerde Mechanisme van GB ISO Gas,36KV middelgroot Voltage Ring Main Unit |
||

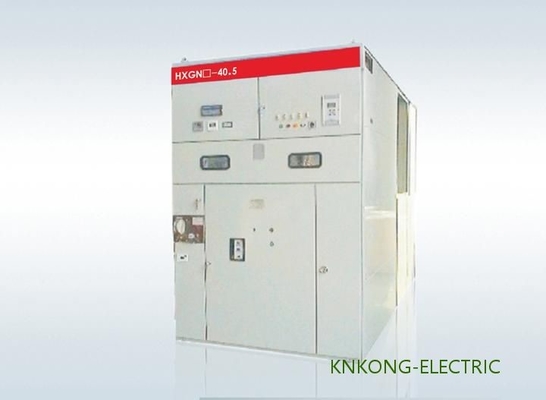

Geïsoleerd het Mechanisme Middelgroot Voltage Ring Main Unit van GB ISO 36KV Gas
Productinleiding
Algemeen
SF6 is de rings hoofdeenheid een lucht-geïsoleerd of gas-geïsoleerd materiaal van de middelgroot-voltage elektrocombinatie dat in veelvoudige kringen, met omschakeling, mededeling, en bescherming van het machtssysteem, met ladingsschakelaars als kerncomponent kan naar believen worden gecombineerd. Zijn hoofdcomponent van de kringskern is samengesteld uit SF6-ladingsschakelaar of extra stroomonderbreker en andere primaire hulpelektrische apparaten.
De laatste jaren, heeft het SF6-kabinet van het ringsnetwerk zich zeer snel ontwikkeld, en zowel hebben het productieproces als de productbetrouwbaarheid het potentieel aan de internationale elektroreuzen gelijk te zijn. Natuurlijk, heeft het voltageniveau tussen 24kV en 40,5 nog een bepaald hiaat met buitenlandse fabrikanten. Momenteel, is er slechts een handvol binnenlandse fabrikanten die het niveau van de de machtsdistributie van de machtsdistributie SF6 veroorzaken op 40.5kV-niveau. Anderen zijn c-GIS van het systeem op het eerste niveau die, op het machtssysteem op het eerste niveau wordt gebaseerd met grote huidige en grote capaciteit. )
Eigenschap
1. De metaal-beklede en volledig ingesloten structuur, kan vuil en kleine dieren de ingang verhinderen.
2. Door de observatievensters in de deur de algemene voorwaarde van de paneelschakelaar positie en kan duidelijk worden bekeken.
3. Het deur en schakelaar werkende handvat wordt mechanisch met elkaar verbonden om te verzekeren de deur niet met de gesloten schakelaar kan worden geopend en de schakelaar niet met de open deur kan worden gesloten.
4. De vacuümdieschakelaars van het mechanismegebruik met stevig isolatiemateriaal worden gecombineerd. Deze milieuvriendelijke technologie vermijdt het gebruik van SF6 als isolatiegas.
5. Betrouwbare kan de vijf-PREVENTIE koppeling mal-verrichting effectief verhinderen.
Technische Gegevens
| Nr. | Punt | Eenheid | Parameter | |||
| 1 | Nominale spanning | kV | 12 | 24 | 36 | |
| 2 | Geschatte frequentie | Herz | 50/60 | |||
| 3 | Geschatte stroom | A | 630 (1250*) | |||
| 4 |
1min machtsfrequentie weersta voltage |
nat | kV | 38 | 50 | 70 |
| droog | kV | 48 | 60 | 85 | ||
| 5 | De bliksemimpuls weerstaat voltage | kV | 75 | 125/150 | 170 | |
| 6 | Geschatte kortsluiting brekende stroom (piek) | Ka | 80 | 63 | 63 | |
| 7 | Geschatte actieve lading en brekende stroom met gesloten circuit | A | 63 | 50 | 50 | |
| 8 | Geschat overbrengend stroom | A | 1700 | 1200 | 1200 | |
| 9 | Geschatte kortsluiting die een stroom maken (piek) | Ka | 80 | 63 | 63 | |
| 10 | Geschatte kabel (lijn) het laden brekende stroom | A |
50 en 10 50/10 |
|||
| 11 | De brekende stroom van de kabellast in het aanaarden van fout | A | 20 | 20 | 20 | |
| 12 | Geschat weersta stroom (piek) | Ka | 80 | 63 | 63 | |
| 13 | Van korte duur weersta stroom (2s) | Ka | 25 | 20 | 20 | |
| 14 | Het mechanismeleven | tijden | 5000 | 2000 | 2000 | |
Nota: Voor kortsluiting zijn het breken en de piekstroom gebaseerd op Zekering plus combinatie
