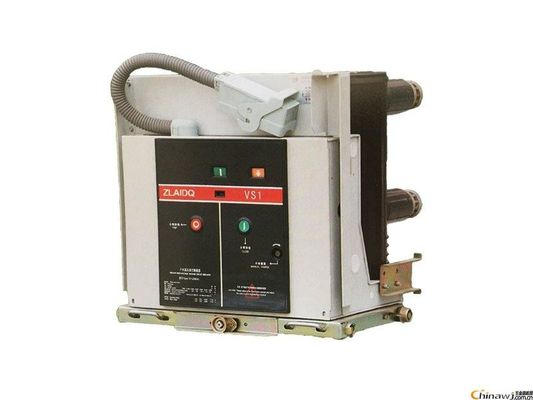

De Vacuümstroomonderbreker 12KV 2000A van VS1-12 VCB
Voltage: 12KV
Stroom: 2000A
Brekende stroom: 20KA
Type: terugtrekbaar
Productoverzicht
VS1-reeksen ingebedde pool. de vacuümstroomonderbrekers zijn van toepassing op 12kV, AC 50Hz binnenmechanisme in drie stadia en kunnen als bescherming en controleeenheden voor het materiaal van het de transformatorhulpkantoor van de industriële en mijnbouwonderneming dienen. Met modulair en onafhankelijk-kaderontwerp voor hun de lente werkende mechanismen, kunnen de VS1-Reeksen stroomonderbrekers met de medio-reeks van KYN28- 12(24) en vast mechanisme werken. Deze stroomonderbrekers zijn onderworpen aan zowel vaste installatie als assemblage met de vrachtwagen als stootkareenheid
Speciale de dienstvoorwaarde
De speciale exploitatievoorwaarden moeten door de fabrikant en de gebruiker worden goedgekeurd de fabrikant vooraf over elke speciale exploitatievoorwaarde moet worden geraadpleegd:
Plaatshoogte meer dan 1000m
- Sta voor de vermindering van de diëlektrische sterkte van de lucht toe
- Of plateautype de stroomonderbreker zou moeten worden bevolen, die zal samenkomen
overeenkomstige isolatievereisten.
Verhoogde omgevingstemperatuur
- Het huidige laadvermogen wordt verminderd
- Verstrek extra ventilatie voor hittedissipatie
Andere overwegingen zouden de fabrikant volgens Sectie 2.2 in CEI 62271-1 moeten worden geraadpleegd
Technische Parameters
| Nr. |
Punt |
Eenheid |
Parameter |
| 1 |
Nominale spanning |
KV |
12 |
| 2 |
Geschatte frequentie |
Herz |
50/60 |
| 3 |
Geschat isolatieniveau
|
1min de machtsfrequentie weerstaat voltage (r. m. s) |
KV
|
42 (phase-to-phase, fase-aan-aarde)
48 (over de het isoleren afstand)
|
| De verlichtingsimpuls weerstaat voltage (piek) |
75 (phase-to-phase, fase-aan-aarde)
85 (over de het isoleren afstand)
|
|
4
|
Geschatte stroom
|
A
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Geschatte kort:sluiten brekende stroom |
Ka
|
20 |
25 |
31.5 |
40 |
| 6 |
Geschatte van korte duur weerstaat stroom |
20 |
25 |
31.5 |
40 |
| 7 |
Geschatte kort:sluiten die stroom merkt |
50 |
63 |
80 |
100 |
| 8 |
De geschatte piek weerstaat stroom |
50 |
63 |
80 |
100 |
| 9 |
Geschatte duur van kort:sluiten |
s |
4 |
| 10 |
Geschatte werkende opeenvolging |
|
O-0.3s-O/C |
| 11 |
Brekende tijden van geschatte kort:sluitenstroom |
Tijden |
30/20 keer (40KA) |
| 12 |
Mechanische duurzaamheid |
Ops |
20000 |
| 13 |
De geschatte enige brekende stroom van de condensatorbank |
A
|
630 |
| 14 |
De geschatte rijtjes brekende stroom van de condensatorbank |
400 |
| 15 |
De brekende stroom van de dubbel-aardefout |
27.4 |
| 16 |
Toelaatbare maximumcontacterosie |
mm
|
3 |
| 17 |
Ontruiming tussen open contacten |
10±1 |
| 18 |
Over slag |
3.5±0.5 |
| 19 |
Niet-gelijktijdigheid van het driefasen openen en het sluiten |
Mej.
|
≤2 |
| 20 |
Sprongduur van contact het sluiten |
≤2 |
| 21 |
Gemiddelde brekende snelheid (moment dat 6mm breekt) |
m/s
|
1.1±0.2 |
| 22 |
Gemiddelde makende snelheid |
0.8±0.2 |
| 23 |
Het maken van tijd |
Mej.
|
≤100 |
| 24 |
Brekende tijd |
≤50 |
|
25
|
Weerstand van elke fase hoofdkring
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Omvang van de contact de brekende sprong |
mm |
≤2 |
|
27
|
Geschat werkend voltage |
Geschat werkend voltage (V) AC/DC |
V
|
24* |
110 |
220 |
| Werkingsgebied van normale bedrijfsvoeringvoltage |
Het openen: 65%-120% wordt de nominale spanning, voor het geval dat het voltage lager is dan 30%-nominale spanning, openend verrichting niet toegestaan |
| 28 |
Nominale spanning van de motor van de energieopslag |
V |
AC110/220, DC110/220 |
| 29 |
De tijd van de energieopslag |
S |
≤15 |
Verrichtingsveiligheid
Met de bescherming van het anti-maloperationsluiten kunnen deze stroomonderbrekers, die in mechanismekabinetten werken, „vijf-bescherming“ het met elkaar verbinden functies realiseren, brutaal vermijden en het maximaliseren van de bescherming van de persoonlijke veiligheid van een exploitant.
Kan slechts wanneer de de stroomonderbreker en het aanaarden schakelaar in de losgemaakte positie zijn de vrachtwagen van stroomonderbreker in het de dienststandpunt van de testpositie worden gerekt
De stroomonderbreker kan worden gesloten slechts wanneer in het de dienst/teststandpunt.
Met de gesloten stroomonderbreker kan zijn vrachtwagen niet binnen worden gerekt of uit worden gerekt die kan worden gerealiseerd slechts wanneer de stroomonderbreker in de losgemaakte positie is.
De stroomonderbreker in een gesloten positie kan niet uit van het de dienststandpunt in de testpositie worden gerekt.
De stroomonderbreker kan niet worden gesloten terwijl het binnen wordt gerekt.
Wanneer de stroomonderbreker wordt gesloten, als het sluitende signaal verwijderde geschikt er niet in slaagt te zijn, zal de interne kring van de anti-reiscontrole de sluitende kring afsnijden om het veelvoudige (facultatief) te verhinderen opnieuw sluiten.
Als de elektrische het sluiten uitsluiting wordt geselecteerd, zal de stroomonderbreker niet kunnen worden gesloten wanneer de secundaire kring er niet in slaagt om macht te verstrekken of de verstrekte macht er niet in slaagt om de normale bedrijfsvoering van de (facultatieve) te ontmoeten sluitenelektromagneet.
