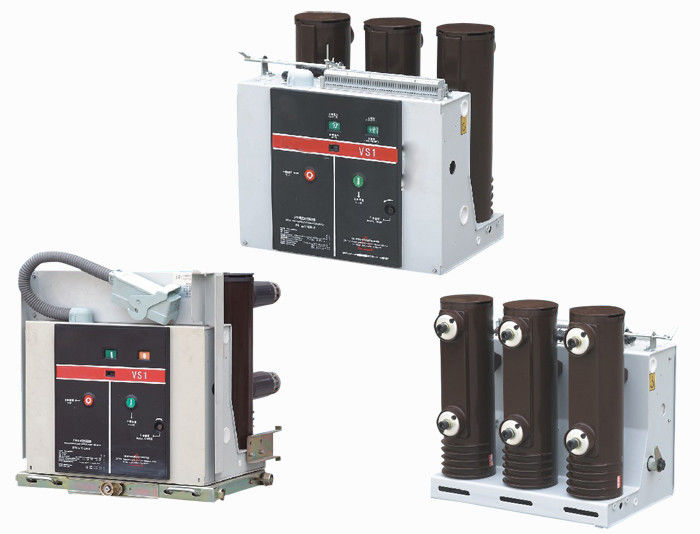

VS1 reeks Ingebed Vacuüm de Stroomonderbreker Modulair Ontwerp van Pool

VS1 reeks Ingebed Vacuüm de Stroomonderbreker Modulair Ontwerp van Pool
VS1 reeks Ingebed Vacuüm de Stroomonderbreker Modulair Ontwerp van Pool

Grote Afbeelding :  VS1 reeks Ingebed Vacuüm de Stroomonderbreker Modulair Ontwerp van Pool

Productdetails:
Plaats van herkomst: CHINA
Merknaam: KNKONG
Certificering: CB,ISO,IEC
Modelnummer: VS1-12
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: USD 1000-2000 Each
Verpakking Details: Standaard de Uitvoer Verpakking
Levertijd: 15 werkdagen
Betalingscondities: L/C, T/T, Western Union
Levering vermogen: 1000 Eenheid per Maand
Contact

VS1 reeks Ingebed Vacuüm de Stroomonderbreker Modulair Ontwerp van Pool

beschrijving
Voltage: 12kV Huidig: 1250A
Brekende Stroom: 25kA Type: Terugtrekbaar
Origineel: CHINA Manufactory: KNKONG
Hoog licht:

VS1 reeks Vacuümstroomonderbreker

,

De ingebedde Vacuümstroomonderbreker van Pool

,

De modulaire Vacuümstroomonderbreker van VCB

De Reeks Vacuümstroomonderbreker van VCB 12KV 1250A VS1

Voltage: 12KV

Stroom: 1250A

Brekende stroom: 25KA

Type: terugtrekbaar





Productoverzicht

VS1-reeksen ingebedde pool. de vacuümstroomonderbrekers zijn van toepassing op 12kV, AC 50Hz binnenmechanisme in drie stadia en kunnen als bescherming en controleeenheden voor het materiaal van het de transformatorhulpkantoor van de industriële en mijnbouwonderneming dienen. Met modulair en onafhankelijk-kaderontwerp voor hun de lente werkende mechanismen, kunnen de VS1-Reeksen stroomonderbrekers met de medio-reeks van KYN28- 12(24) en vast mechanisme werken. Deze stroomonderbrekers zijn onderworpen aan zowel vaste installatie als assemblage met de vrachtwagen als stootkareenheid



Toepasselijke normen

1EC62271-100 mechanisme en controle-toestel-deel met hoog voltage 100: Wisselstroomstroomonderbrekers



Secundaire kring

VS1-reeksen keuren de vacuümstroomonderbrekers modulaire ontwerpen voor hun secundaire raad van de controlekring goed. De elektrische verbinding van de mechanismen wendt hoogwaardige zelf-bevestigingsmiddelstoppen aan, wat zowel vervanging vergemakkelijkt als betrouwbare elektroverbinding verzekert



Technische Parameters

Nr. Punt Eenheid Parameter
1 Nominale spanning KV 12
2 Geschatte frequentie Herz 50/60
3



Geschat isolatieniveau

 1min de machtsfrequentie weerstaat voltage (r. m. s)



KV

42 (phase-to-phase, fase-aan-aarde)

48 (over de het isoleren afstand)
De verlichtingsimpuls weerstaat voltage (piek)

75 (phase-to-phase, fase-aan-aarde)

85 (over de het isoleren afstand)





4





Geschatte stroom





A

 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Geschatte kort:sluiten brekende stroom



Ka

 20 25 31.5 40
6 Geschatte van korte duur weerstaat stroom 20 25 31.5 40
7 Geschatte kort:sluiten die stroom merken 50 63 80 100
8 De geschatte piek weerstaat stroom 50 63 80 100
9 Geschatte duur van kort:sluiten s 4
10 Geschatte werkende opeenvolging   O-0.3s-O/C
11 Brekende tijden van geschatte kort:sluitenstroom Tijden 30/20 keer (40KA)
12 Mechanische duurzaamheid Ops 20000
13 De geschatte enige brekende stroom van de condensatorbank



A

 630
14 De geschatte rijtjes brekende stroom van de condensatorbank 400
15 De brekende stroom van de dubbel-aardefout 27.4
16 Toelaatbare maximumcontacterosie



mm

 3
17 Ontruiming tussen open contacten 10±1
18 Over slag 3.5±0.5
19 Niet-gelijktijdigheid van het driefasen openen en het sluiten

Mej.



 ≤2
20 Sprongduur van contact het sluiten ≤2
21 Gemiddelde brekende snelheid (moment die 6mm breken)

m/s



 1.1±0.2
22 Gemiddelde makende snelheid 0.8±0.2
23 Het maken van tijd

Mej.



 ≤100
24 Brekende tijd ≤50





25



Weerstand van elke fase hoofdkring



μ Ω

 630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Omvang van de contact de brekende sprong mm ≤2



27

 Geschat werkend voltage Geschat werkend voltage (V) AC/DC



V

 24* 110 220
Werkingsgebied van normale bedrijfsvoeringvoltage Het openen: 65%-120% wordt de nominale spanning, voor het geval dat het voltage lager is dan 30%-nominale spanning, openend verrichting niet toegestaan
28 Nominale spanning van de motor van de energieopslag V AC110/220, DC110/220
29 De tijd van de energieopslag S ≤15



VS1 reeks Ingebed Vacuüm de Stroomonderbreker Modulair Ontwerp van Pool 0
