Algemeen

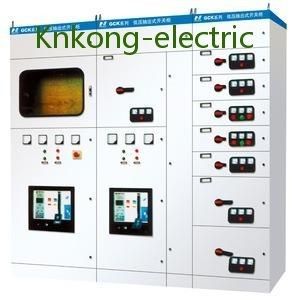

Knkong-Elektrisch China produceert GCK-type schakelaarpaneel is een beter economisch type van MNS. De verticale rij heeft geen plastic functionele panelen en de deur wordt bevestigd.
Na opende de deur, kan de lade worden teruggetrokken.
G--kabinetsstructuur;
C--drawable type;
K--controlecentrum.
Eigenschap
1. Het belangrijkste lichaam van het GCK-ladetype schakelaarkabinet is staalplaat, die door hoekplaten wordt geplaatst, door bouten worden verbonden, en geen gelaste structuur heeft die. Modulaire delen. Het kabinet is verdeeld in drie isolatiegebieden: busbar ruimte, functionele eenheidsruimte en kabelruimte, die de verspreiding van ongevallen kunnen effectief verhinderen en levend onderhoud vergemakkelijken.
2. De functionele eenheid van het GCK-lademechanisme, met de verwijdering van de lade, de eenheidscomponenten is volledig gescheiden van de geleidende verticale bus, en het elektromateriaal kan veilig worden vervangen en worden hersteld. De belangrijkste kringsstop en de hulpkringsstop van de functionele eenheid hebben de kenmerken van vaste toevoeging, eenvormige kracht, evenwichtige toevoeging en verwijdering, enz., om betrouwbare verbinding te verzekeren.
3. Horizontale busbar van GCK-type de schakelaarkabinet van de laag voltagelade is geïnstalleerd op de bovenkant van het kabinet. Het is een vijf-draad systeem in drie stadia of een four-wire systeem in drie stadia. De specificaties worden geselecteerd volgens de berekende lading of door de gebruiker gespecificeerd.
Werkomgeving
1. De omringende luchttemperatuur zou niet hoger moeten zijn dan +40℃, niet lager dan -5℃, de gemiddelde temperatuur binnen 24h niet hoger zou moeten zijn dan +35℃ als het overschrijdt, het moet zijn derated en looppas volgens de daadwerkelijke situatie;
2. Binnengebruik: de hoogte van de plaats van gebruik zal geen 2000m overschrijden
3. De relatieve temperatuur van de omringende lucht zou geen 50% moeten overschrijden wanneer de temperatuur +40℃ is. Een grotere relatieve temperatuur wordt toegestaan bij een lagere temperatuur, zoals 90% wanneer de temperatuur +20℃ is. Men zou moeten overwegen dat de condensatie toevallig kan voorkomen wegens temperatuurveranderingen. Het effect van blootstelling;
4. Wanneer het apparaat wordt geïnstalleerd, overschrijdt de neiging van het vertikale vlak geen 5°C, en de volledige groep kabinetten is vrij vlak (overeenkomstig de GBJ232-82-norm);
5. Het apparaat zou in een plaats moeten worden geïnstalleerd waar er geen streng trilling en effect zijn, en waar de elektrocomponenten niet aangetast zijn;
6. Als de gebruiker speciale vereisten heeft, kan het door overleg met de fabrikant worden opgelost.
