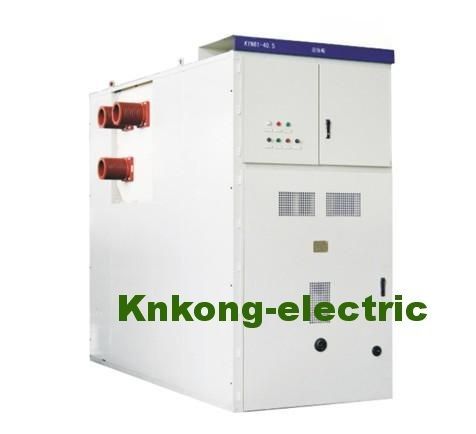

Ingesloten het Mechanisme Gepantserd Metaal In drie stadia van 40.5KV 1600A AC

Ingesloten het Mechanisme Gepantserd Metaal In drie stadia van 40.5KV 1600A AC
Ingesloten het Mechanisme Gepantserd Metaal In drie stadia van 40.5KV 1600A AC

Grote Afbeelding :  Ingesloten het Mechanisme Gepantserd Metaal In drie stadia van 40.5KV 1600A AC

Productdetails:
Plaats van herkomst: China
Merknaam: KNKONG
Certificering: GB,ISO IEC
Modelnummer: KYN61-40.5KV
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Verpakking Details: Standaard de Uitvoer Verpakking
Levertijd: 15 werkdagen
Betalingscondities: L/C, T/T
Levering vermogen: 50 eenheden/maand
Contact

Ingesloten het Mechanisme Gepantserd Metaal In drie stadia van 40.5KV 1600A AC

beschrijving
Classificatievoltage: Maximum 40.5KV Het schatten stroom: 1600A (onder)
Frequentie: 50/60HZ Brekende Capaciteit: 40.5kV
Manufactory: KNKONG OEM/ODM: Onderzoek per e-mail
Hoog licht:

1600A AC Mechanisme In drie stadia

,

40.5KV Mechanisme in drie stadia

,

Gepantserd Mechanisme In drie stadia

ISO GB 1600A AC 3 Fase50/60hz Elektrisch Mechanisme
KYN61 middelgroot voltagemechanisme,
Driefasen 40.5KV, AC 50/60Hz
Volledige ISO-CEI
De norm voor de ontwerpdienst gelieve te onderzoeken per e-mail.



Productinleiding





Het schakelaarkabinet wordt in het leven geroepen volgens de normen van GB3906-91 en IEC298-voor gepantserde metaal-ingesloten schakelaars. Het geheel is samengesteld uit twee delen: het kabinet en het terugtrekbare deel (stootkar). De kabinetsstructuur wordt verwerkt door CNC en vastgebout om een combinatie te vormen. De binnenkant van het schakelaarkabinet is verdeeld in de stroomonderbrekerruimte, de belangrijkste busbar ruimte, de kabelruimte en de ruimte van het relaisinstrument met een metaalverdeling. Het bijlagebeveiligingsniveau bereikt IP3X, is het beveiligingsniveau van elk compartiment IP2X, en alle metaal structurele delen worden betrouwbaar aan de grond gezet, en elk compartiment van het belangrijkste kringssysteem heeft een onafhankelijk de versiekanaal van de uitlaatdruk.

Normen
GB3906-2006 „het metaal-Ingesloten Mechanisme van 3~35kV AC“
GB11022-89 „Algemene Technische Eisen ten aanzien van Hoogspanningsmechanisme“
IEC60298 „AC metaal-ingesloten mechanisme en controlemateriaal met nominale spanning boven 1kV en onder 50kV“
DL404-97 „Technische Voorwaarden om tot Binnenac Hoogspanningsmechanisme“ Opdracht te geven
.



Technische gegevens

Punten Eenheid Gegevens
Voltage KV 40.5
Frequentie Herz 50
Huidig A 1250,1600,2000
Kort:sluiten Brekende Stroom Ka 25,31.5
Het maken Huidig (Piek) Ka 63,80
4s thermische Stabiliteitsstroom Ka 25,31.5
Dynamische Stroom (Piek) Ka 63,80
Isolatieniveau 1min de machtsfrequentie weerstaat Voltage (r.m.s) KV 95
De bliksemimpuls weerstaat Voltage (Piek) KV 185
1min het Voltage van de machtsfrequentie over het open hiaat (r.m.s) KV 118
De bliksemimpuls weerstaat Voltage over het open hiaat (Piek) KV 215
De Klasse van de bijlagebescherming

Bijlage IP4X,

Tussen Compartimenten IP2X
Bijlageafmeting (Width*Depth*Height) mm 1400*2800*2600
1600*2800*2600
Type van Stroomonderbreker   VCB: ZN85-40.5
SF6 stroomonderbreker

*Note: het ordemechanisme zou SLD (Single-line diagram) door klant moeten verstrekken





Belangrijkste onderdelenkenmerken:



VS1-40.5 binnen Vacuümstroomonderbreker

Classificatievoltage: 40.5kV

Het schatten stroom: 630 1250 1600 2000 2500A

Schattende kortsluiting brekende stroom: 20 25 31.5KA

Het mechanische leven: niet minder dan 20.000 keer



VS1-40.5 technische gegevens

Punten Eenheid Datum
voltage



KV

 40.5
de machtsfrequentie van korte duur weerstaat voltage (1min) 95
de bliksemimpuls weerstaat voltage (piek) 185
frequentie Herz 50/60
huidig A 1250 1600 2000 2500 4000
de stroom van het kort:sluitenopgeven Ka 25 31,5
van korte duur weersta stroom 25 31,5
de voortdurende tijd van korte duur s 4
de piek weerstaat stroom Ka 63 80
kort:sluiten sluitende stroom 63 80
enige rijtjes het opgevenstroom van de condensatorbank A 630/400
Openingstijd (geschatte volt.) Mej. 35~60
Sluitingstijd (geschatte volt.) 50~100
Het mechanische leven tijden 20000
onderbrekingstijden voor geschatte korte opgevenstroom s 20
verrichtingsvoltage V AC110/220 DC110/220
stroom die van macht motor opslaan W 230
Gemiddelde openingssnelheid m/s 1.6~2.0
Gemiddelde het sluiten snelheid 0.5~0.8
verrichtingsprocedure

0.3s-sluit

180s-sluitend het openen


Heeft het Knkong Elektrische 33KV mechanisme de internationale markt voor in de loop van de afgelopen 10 jaar gediend.

Ingesloten het Mechanisme Gepantserd Metaal In drie stadia van 40.5KV 1600A AC 0

Ingesloten het Mechanisme Gepantserd Metaal In drie stadia van 40.5KV 1600A AC 1

label:

33KV mechanismepaneel,

het Mechanismecomité van 630A 33KV,

het middelgrote beklede mechanisme van het voltagemetaal
