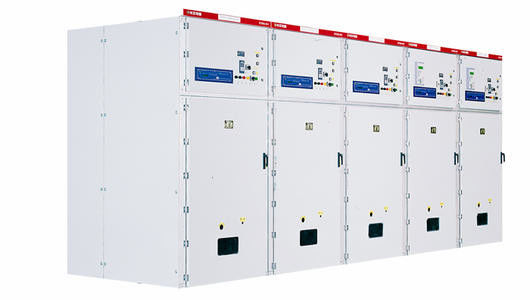

Grote Afbeelding :  3 van het het Voltagemechanisme 2000A Mv van faseduitsland Middelgroot het Mechanismecomité

Productdetails:
Plaats van herkomst: China
Merknaam: KNKONG
Certificering: GB,ISO IEC
Modelnummer: KYN61A-40.5KV
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: USD 6000-15000
Verpakking Details: Standaard de Uitvoer Verpakking
Levertijd: 15 werkdagen
Betalingscondities: L/C, T/T
Levering vermogen: 50 eenheden/maand

3 van het het Voltagemechanisme 2000A Mv van faseduitsland Middelgroot het Mechanismecomité

beschrijving
Voltage: 40.5kV Huidig: 2000A
Frequentie: 50/60Hz Normen: CEI ISO GB
OEM/ODM: Beschikbaar Manufactory: KNKONG
Hoog licht:

elektrisch middelgroot het voltagemechanisme van Schneider

,

2000A Mv Mechanismecomité

,

Middelgroot het Voltagemechanisme van Duitsland

KNKONG-ELEKTRISCH HET ELEKTROpaneel VAN MECHANISME40.5kv 2000A KYN61 CEI ISO GB

33KV mechanismepaneel, metaal-bekleed MV het mechanismepaneel van de mechanismemacht

KYN61-40.5KV middelgroot voltagemechanisme,
Knkong/ABB/Schneider VCB
Driefasen 40.5KV, AC 50/60Hz
De volledige ISO-norm van CEI
Voor het plan van het ontwerpmechanisme SLD en van het lay-outplan (Enige Lijntekening) de dienst tevreden onderzoek per e-mail.
Onderzoek

Productinleiding

KYN61-40.5 (Z) verwijst naar het gepantserde verwijderbare AC metaal-ingesloten die mechanisme (hierna wordt doorverwezen naar aangezien het mechanisme) is AC in drie stadia 50Hz, nominale spanning40.5kv binnen volledige reeks van het materiaal van de machtsdistributie. Als elektrische centrales, hulpkantoren en industriële en mijnbouwondernemingen om stroom te ontvangen en te verdelen, kan het kringen controleren beschermen en ontdekken, en kan ook in plaatsen met frequente verrichtingen worden gebruikt.

Toepassingsgebied
KYN61-40.5 wordt het metaal gepantserde centrale mechanisme ontworpen volgens het gepantserde metaal ingesloten mechanisme in GB3906-2006. Het is geschikt voor wisselstroomsysteem in drie stadia met nominale spanning van 40.5kV en geschatte frequentie van 50Hz. Het wordt gebruikt om elektrische energie en controle te ontvangen en te verdelen, kringen te beschermen en te ontdekken. Naast het zijn wijd gebruikte in het algemeen machtssystemen, kan het ook in frequente verrichtingen worden gebruikt. plaats.


Het gebruiken van milieu:

a) Luchttemperatuur: -25℃~+40℃

b) Vochtigheid: Maandelijkse vochtigheid 95%; Dagelijkse vochtigheid 90%.

c) Hoogte neen meer dan 2500m

d) Omringende die lucht niet blijkbaar door corrosief en brandbaar gas, damp, enz. wordt verontreinigd.

e) Geen frequente hevige schok



Technische gegevens

Punten Eenheid Gegevens
Voltage KV 40.5
Frequentie Herz 50
Huidig A 1250,1600,2000
Kort:sluiten Brekende Stroom Ka 25,31.5
Het maken Huidig (Piek) Ka 63,80
4s thermische Stabiliteitsstroom Ka 25,31.5
Dynamische Stroom (Piek) Ka 63,80
Isolatieniveau 1min de machtsfrequentie weerstaat Voltage (r.m.s) KV 95
De bliksemimpuls weerstaat Voltage (Piek) KV 185
1min het Voltage van de machtsfrequentie over het open hiaat (r.m.s) KV 118
De bliksemimpuls weerstaat Voltage over het open hiaat (Piek) KV 215
De Klasse van de bijlagebescherming

Bijlage IP4X,

Tussen Compartimenten IP2X

Bijlageafmeting (Width*Depth*Height) mm 1400*2800*2600
1600*2800*2600
Type van Stroomonderbreker   VCB: ZN85-40.5
SF6 stroomonderbreker

*Note: het ordemechanisme zou SLD (Single-line diagram) door klant moeten verstrekken





Belangrijkste onderdelenkenmerken:



VS1-40.5 binnen Vacuümstroomonderbreker

Classificatievoltage: 40.5kV

Het schatten stroom: 630 1250 1600 2000 2500A

Schattende kortsluiting brekende stroom: 20 25 31.5KA

Het mechanische leven: niet minder dan 20.000 keer



VS1-40.5 technische gegevens

Punten Eenheid Datum
voltage



KV

40.5
de machtsfrequentie van korte duur weerstaat voltage (1min) 95
de bliksemimpuls weerstaat voltage (piek) 185
frequentie Herz 50/60
huidig A 1250 1600 2000 2500 4000
de stroom van het kort:sluitenopgeven Ka 25 31,5
van korte duur weersta stroom 25 31,5
de voortdurende tijd van korte duur s 4
de piek weerstaat stroom Ka 63 80
kort:sluiten sluitende stroom 63 80
enige rijtjes het opgevenstroom van de condensatorbank A 630/400
Openingstijd (geschatte volt.) Mej. 35~60
Sluitingstijd (geschatte volt.) 50~100
Het mechanische leven tijden 20000
onderbrekingstijden voor geschatte korte opgevenstroom s 20
verrichtingsvoltage V AC110/220 DC110/220
stroom die van macht motor opslaan W 230
Gemiddelde openingssnelheid m/s 1.6~2.0
Gemiddelde het sluiten snelheid 0.5~0.8
verrichtingsprocedure

0.3s-sluit

180s-sluitend het openen


Heeft het Knkong Elektrische 33KV mechanisme de internationale markt voor in de loop van de afgelopen 10 jaar gediend.

3 van het het Voltagemechanisme 2000A Mv van faseduitsland Middelgroot het Mechanismecomité 0

3 van het het Voltagemechanisme 2000A Mv van faseduitsland Middelgroot het Mechanismecomité 1
