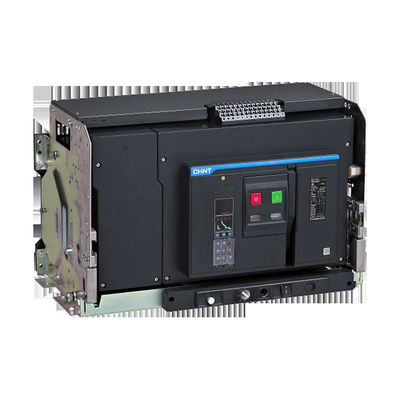

NXA-het Lage Voltagedelen van de Reeksacb CHINT Stroomonderbreker
AIRCircuitbreker
De universele die typestroomonderbreker, ook als frametypestroomonderbreker wordt bekend, is een mechanische schakelaar die stroom maken dragen en kan breken in de normale kringsomstandigheden, en een bepaalde tijd en een brekende stroom ook maken en kan dragen in de gespecificeerde abnormale kringsomstandigheden. Elektrische apparaten. De universele stroomonderbrekers worden gebruikt om elektrische energie te verdelen en kringen en machtsmateriaal te beschermen tegen overbelasting, onder-voltages, kortsluitingen, enz.
Dit type van stroomonderbreker heeft over het algemeen een staalkader, en alle delen zijn geïnstalleerd in het kader. Het heeft een grote capaciteit, kan met veelvoudige functies van overhalenapparaten worden geïnstalleerd en meer hulpcontacten, heeft een hogere segmentatiecapaciteit en een thermische stabiliteit, zodat wordt het vaak gebruikt in plaatsen die hoge brekende capaciteit en selectieve bescherming vereisen.
Eigenschappen
De intelligente universele stroomonderbrekers zijn geschikt voor AC 50Hz, nominale spanningen van 380V, 660V, en geschatte stromen van 200A-6300A in het distributienetwerk. Zij worden hoofdzakelijk gebruikt om elektrische energie te verdelen en lijnen te beschermen en het machtsmateriaal van overbelasting, undervoltage, eenfasige kortsluiting, de stroomonderbreker heeft een verscheidenheid van intelligente beschermingsfuncties, die selectieve bescherming, nauwkeurige actie bereiken, onnodige stroomuitvallen kunnen vermijden, en voedingbetrouwbaarheid verbeteren. In de normale omstandigheden, kan het voor zeldzame omschakeling van lijnen worden gebruikt. De stroomonderbreker onder 1250A kan worden gebruikt om de motor tegen overbelasting en kortsluiting in het AC 50Hz voltage380v netwerk te beschermen. In de normale omstandigheden, kan het ook voor zeldzame aanvang van de motor worden gebruikt.
Kadergrootte (a): 1600, 2000, 3200, 4000
Brekende capaciteit: N, S, H
Nominale spanning Ue (VAC): 380/400/415
Aantal polen: 3P, 4P
Installatiemethode: trekken-uit type, vast type
Bedradingstype: horizontale achterverbinding
operationeel
Verrichtingsvoorwaarden en milieuaanpassingsvermogen
Verrichtingstemperatuur:
De elektro en mechanische kenmerken zijn van toepassing op de omgevingstemperatuur
van -5℃-+40℃. NXA kan ook in de omgevingstemperatuur van -45℃-+70℃ werken (m-type,
Een type), -20℃-+70℃ (p-type, h-type, cd-1) wordt, de derating factor gezien in P21-22.
Opslagvoorwaarden: ben op -45℃-70℃ van toepassing
NXA kan zich tegen de volgende elektromagnetische interferentie verzetten
— Overvoltage door elektromagnetische interferentie wordt geproduceerd die
— Overvoltage door milieuinterferentie wordt veroorzaakt of een macht die systeem verdelen dat
— Elektrostatische lossing van radiogolven (radio, intercom, radar en dergelijke)
De NXA-stroomonderbreker heeft met succes de test voor elektromagnetische compatibiliteit overgegaan
gespecificeerd volgens de volgende normen (EMC) IEC/EN 60947-2
Bijlage F
De test kan geen vals overhalen en geen interferentie op overhalentijd waarborgen
Beschermingsrang:
Voorip 20, overkant IP 00
Intelligent controlemechanisme
M type (basistype)
asic functie: Huidige meting en vertoning, beschermende functie L S I&G
Een type (huidig type)
— Het bestaan van uit alle beschermende functies van m-type
— Uit zijn evenwicht gebrachte huidige bescherming
P type (machtstype)
— Basisfunctie, beschermende functie: L, S, I&G
— De functies van de machtsmeting van stroom, voltage, macht enz.
— LCD vertoning
H type (harmonisch type)
— Het bestaan van uit alle bescherming en metingsfuncties van p-type
— Harmonische meting en analyse
— Communicatie functie
