Productdetails:
|
| Materiaal: | Metaal | Kleur: | Grijs |
|---|---|---|---|
| Voltage: | 3.6KV | Huidig: | 630A |
| Frequentie: | 50Hz | Manufactory: | KNKONG |
| Markeren: | KYN28A-12 MV Mechanismecomité,3.6KV metaal Ingesloten Mechanisme,630A metaal ingesloten mechanisme |
||

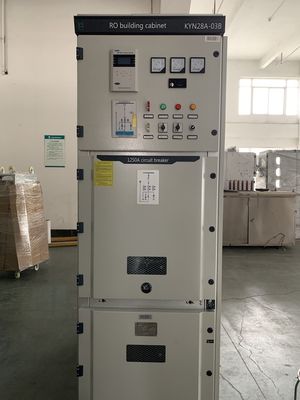

Comité van het het Mechanismekyn28a-12 MV Mechanisme van 630A 3.6KV het Metaal Ingesloten
Algemeen
Uitgerust met de vacuümstroomonderbreker van VS1 (ZN63) met hoge brekende capaciteit en lage huidige scheidingswaarde (kan ook met de vacuümdiestroomonderbreker worden uitgerust van VD4 door ABB wordt geproduceerd) als belangrijkste schakelaar, is de structuur geavanceerd, redelijk, compact, superieur, veilig en betrouwbaar in prestaties. Tegelijkertijd, heeft het de „preventie vijf“ het met elkaar verbinden functie, die aan de vereisten van technische normen zoals IEC298, GB3906, enz. voldoet.
De dienstmilieu
1. Luchttemperatuur: -25℃~+40℃
2. Vochtigheid: Maandelijkse gemiddelde vochtigheid 95%; Dagelijks gemiddeldevochtigheid 90%.
3. Hoogte: ≤ 2500m
4. Omringende die lucht niet blijkbaar door corrosief en brandbaar gas, damp enz. wordt verontreinigd.
5. Geen frequente hevige schok
Technische gegevens
| Nr. | Punt | Eenheid | Parameter | ||
| 1 | Nominale spanning | kV | 3.6~24 | ||
| 2 | Geschatte frequentie | Herz | 50/60 | ||
| 3 | Geschatte stroom | A | 630,1250,1600,2000,2500,3150,4000 | ||
| 4 | Takbusbar schatte stroom | 630,1250,1600,2000,2500,3150,4000 | |||
| 5 | Hoofdbusbar schatte stroom | 630,1250,1600,2000,2500,3150,4000 | |||
| 6 |
1min machtsfrequentie weersta voltage |
nat | KV | 38 | 50/60 |
| droog | 48 | 60/65 | |||
| 7 | De bliksemimpuls weerstaat voltage | kV | 75 | 95/125 | |
| 8 | Geschatte kortsluiting brekende stroom (piek) | Ka | 40/50/63/80/100 | ||
| 9 | Van korte duur weersta stroom (4s) | 20/25/31.5/40 | |||
| 10 | Beschermingstype | IP4X voor huisvesting | |||
De klant zou de volgende informatie voor de orde moeten aanbieden:
1. Bedradingsdiagram van Hoofdkringslijn en Speciaal Technisch Vereiste;
2. Het Plan van de installatieregeling van schakelaarpaneel;
3. Specificatie van componenten binnen schakelaarpaneel en het schematische diagram van hulplijn en van de controlelijn diagram.
4. Andere geschreven vooral vereiste documenten.
5. SLD (Enige Lijntekening)
Elektrische Knkong verstrekt 11KV-mechanisme volgens de eisen van de klant, te verzenden gelieve ons SLD toen wij het konden uitvoeren 100%.11KV-mechanisme zijn ons best-selling internationaal product, met de ontwikkelde vacuümstroomonderbreker VS1 van China onafhankelijk die ons om met Europese producten in de internationale markt toestaat te concurreren.
