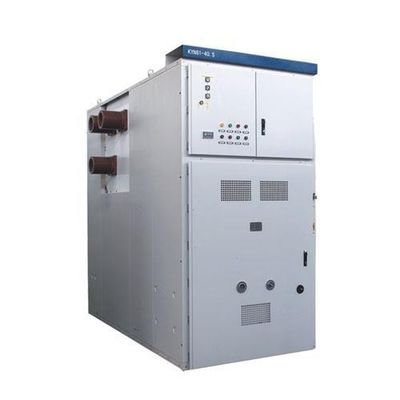

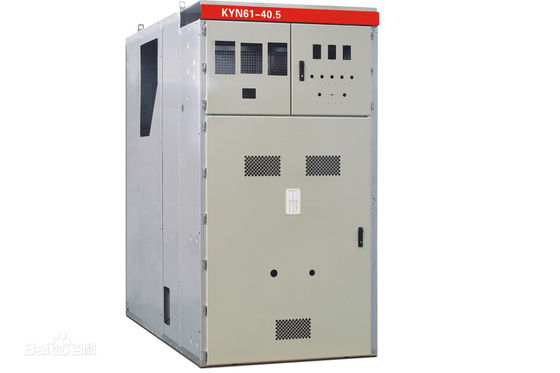

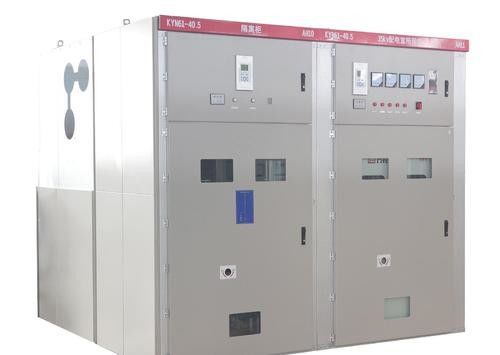

KYN61-40.5 metaal-Ingesloten mechanisme 3P AC 50Hz, nominale spanning van 40.5kV geschikt voor elektrische centrale, hulpkantoor, en machtsdistributie aan industriële en mijnbouwondernemingen, spoorwegvervoer als goedkeuring en distributie van stroom. En de implementatie van controle, bescherming, en controlefunctie van de kring. Het gebruiksmodel heeft de voordelen van flexibele verrichting, betrouwbare elektroprestaties, lange levensduur, geschikt onderhoud.
KNY61-60.5 kan met ABB/Schneider/Knkong-reeks 40.5KV VCB worden uitgerust.
De dienstmilieu:
a) Luchttemperatuur: -25℃~+40℃
b) Vochtigheid: Maandelijkse gemiddelde vochtigheid 95%; Dagelijks gemiddeldevochtigheid 90%.
c) Altitude2500m
d) Omringende die lucht niet blijkbaar door corrosief en brandbaar gas, damp, enz. wordt verontreinigd.
e) Geen frequente hevige schok
Technische gegevens
| Punten |
Eenheid |
Gegevens |
| Nominale spanning |
KV |
40.5 |
| Geschatte Frequentie |
Herz |
50 |
| Geschatte Stroom |
A |
1250,1600,2000 |
| Geschatte Kort:sluiten Brekende Stroom |
Ka |
25,31.5 |
| Het geschatte Maken Huidig (Piek) |
Ka |
63,80 |
| 4s thermische Stabiliteitsstroom |
Ka |
25,31.5 |
| Geschatte Dynamische Stroom (Piek) |
Ka |
63,80 |
| Geschat Isolatieniveau |
1min de machtsfrequentie weerstaat Voltage (r.m.s) |
KV |
95 |
| De bliksemimpuls weerstaat Voltage (Piek) |
KV |
185 |
| 1min het Voltage van de machtsfrequentie over het open hiaat (r.m.s) |
KV |
118 |
| De bliksemimpuls weerstaat Voltage over het open hiaat (Piek) |
KV |
215 |
| De Klasse van de bijlagebescherming |
|
Bijlage IP4X,
Tussen Compartimenten IP2X
|
| Bijlageafmeting (Width*Depth*Height) |
mm |
1400*2800*2600
1600*2800*2600 |
| Type van Stroomonderbreker |
|
VCB: ZN85-40.5
SF6 stroomonderbreker |
*Note: het ordemechanisme zou SLD (Single-line diagram) door klant moeten verstrekken
Belangrijkste onderdelenkenmerken:
VS1-40.5 binnen Vacuümstroomonderbreker
Nominale spanning: 40.5kV
Geschatte stroom: 630 1250 1600 2000 2500A
Geschatte kortsluiting brekende stroom: 20 25 31.5KA
Het mechanische leven: 20.000 keer
VS1-40.5 technische gegevens
| Punten |
Eenheid |
Datum |
| Nominale spanning |
KV
|
40.5 |
| De geschatte machtsfrequentie van korte duur weerstaat voltage (1min) |
95 |
| De geschatte bliksemimpuls weerstaat voltage (piek) |
185 |
| Geschat freq |
Herz |
50/60 |
| Geschatte stroom |
A |
1250 1600 2000 2500 4000 |
| De geschatte stroom van het kort:sluitenopgeven |
Ka |
25 31,5 |
| Geschatte van korte duur weerstaat stroom |
25 31,5 |
| Geschatte voortdurende tijd van korte duur |
s |
4 |
| De geschatte piek weerstaat stroom |
Ka |
63 80 |
| Geschatte kort:sluiten sluitende stroom |
63 80 |
| Geschatte enige rijtjes het opgevenstroom van de condensatorbank |
A |
630/400 |
| Openingstijd (geschatte volt.) |
Mej. |
35~60 |
| Sluitingstijd (geschatte volt.) |
50~100 |
| Het mechanische leven |
tijden |
20000 |
| Geschatte onderbrekingstijden voor geschatte korte opgevenstroom |
s |
20 |
| Geschat verrichtingsvoltage |
V |
AC110/220 DC110/220 |
| Geschatte stroom die van macht motor opslaan |
W |
230 |
| Gemiddelde openingssnelheid |
m/s |
1.6~2.0 |
| Gemiddelde het sluiten snelheid |
0.5~0.8 |
| Geschatte verrichtingsprocedure |
|
0.3s-sluit
180s-sluitend het openen
|
Heeft het Knkong Elektrische 33KV mechanisme de internationale markt meer dan 10 jaar gediend.
Waardeer het harde werk van ons professioneel elektrotechniekteam, is de internationale evaluatie van ons 33kv-mechanisme positief.
