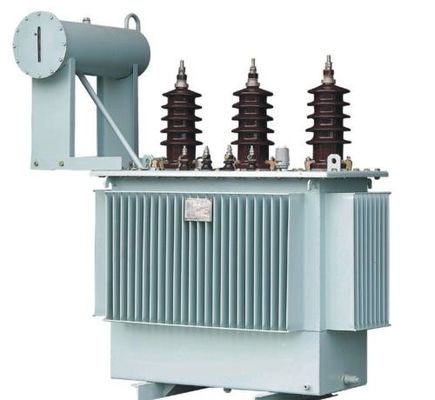

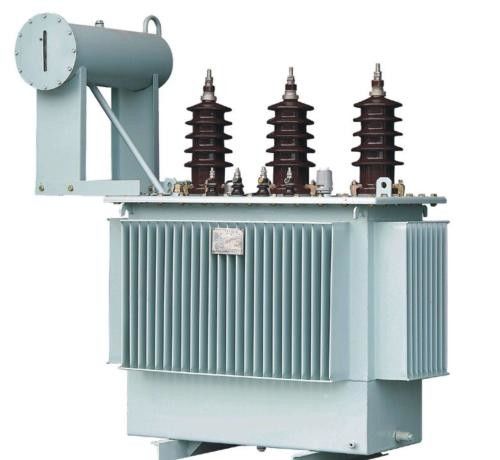

10/0.4KV 3 het type van fasenolie CEI GB van de machtstransformator 30-2500KVA ISO
Productinleiding
De in olie ondergedompelde transformator is één van de belangrijke stukken van materiaal in het voeding en distributiesysteem van industriële en mijnbouwondernemingen en burgerlijke gebouwen. Het vermindert het 10(6) kV of 35kV-netwerkvoltage tot het 230/400V-busvoltage door de gebruiker wordt gebruikt die. Dit type van product is geschikt voor AC kunnen 50 (60) Herz, maximumnominaal vermogen in drie stadia 2500kVA (eenfasig maximumnominaal vermogen 833kVA, wordt eenfasige transformator over het algemeen niet geadviseerd), (openlucht) binnen worden gebruikt, wanneer de capaciteit 315kVA is en hieronder op een pool kan worden geïnstalleerd, is de omgevingstemperatuur niet hoger dan 40℃, niet lager dan -25℃, de hoogste dagelijks gemiddeldetemperatuur 30℃ is, is de hoogste jaarlijkse gemiddelde temperatuur 20℃, overschrijdt de relatieve vochtigheid geen 90% (omgevingstemperatuur 25℃), hoogte neen dan meer 1000m. Als het met de bovengenoemde gebruiksvoorwaarden inconsistent is, zouden de aangewezen quotaaanpassingen overeenkomstig de relevante bepalingen van GB6450-86 moeten worden gemaakt.
Eigenschappen
1. De kern van het transformatorijzer vermindert zeer het zonder commissie verlies en de zonder commissie stroom, en de ijzerkern is verbindend om de strakheid van de ijzerkern te verzekeren en lawaai te verminderen.
2. De hoog en laag voltagewinding wordt gemaakt van zuurstofvrij koper, en de laag voltagewinding van 500kVA en goedkeurt hieronder een dubbel-laag cilindrische structuur. 630kVA en keur dubbel-spiraal of hierboven vierling-spiraal structuur goed, en winden het met hoog voltage keurt multi-layer cilindrische structuur goed.
3. De groep van de transformatorverbinding gebruikt Dyn11 om het effect te verminderen van boventonen op het machtsnet en de kwaliteit van voeding te verbeteren.
4. De transformator is een volledig verzegelde structuur, die de levensduur verlengt, niet te hoeven om de kern te hangen en vrij van onderhoud te is.
5. De gemeten lawaaiwaarde is lager dan de norm.
Nadat deze reeks transformatoren normaal wordt vervoerd, kunnen de relevante delen zonder kern het controleren worden geïnstalleerd, en de acceptatietest kan worden uitgevoerd, en zij kunnen in verrichting worden gezet na wordt gekwalificeerd.
Productnormen
GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094.5-2008
GB/T1094.10-2003
GB/T25446-2010
Prestatieskenmerken
a. De zwakstroomwinding van in olie ondergedompelde transformatoren keurt over het algemeen een cilindrische structuur met koperfolie rond de schacht, behalve de koperdraden met lage capaciteit goed; winden het met hoog voltage keurt een multi-layer cilindrische structuur goed om de ampère-draai distributie in evenwicht te brengen van het winden en lekkage te veroorzaken. Kleine, hoge mechanische sterkte, sterke kort:sluitenweerstand.
b. De ijzerkern en het winden zijn elk goedgekeurd met het vastmaken maatregelen. De vastmakende delen zoals de hoogte van het apparaat en het zwakstroomlood zijn uitgerust met zelfsluitende borgmoeren, en de niet-opschort structuur wordt goedgekeurd om de schok van vervoer te weerstaan.
c. De rol en ijzerkern is vacuüm droog, en de transformatorolie is vacuüm gefiltreerd en geoli?d om de vochtigheid binnen de transformator te minimaliseren.
d. De olietank keurt golfblad goed, dat een ademhalingsfunctie heeft die de volumeverandering van de olie te compenseren door temperatuurveranderingen wordt veroorzaakt, zodat heeft dit product geen olieconservator, die duidelijk de hoogte van de transformator vermindert.
e. Omdat het golfblad de olieconservator vervangt, is de transformatorolie geïsoleerd van de buitenwereld, die effectief de ingang van zuurstof en vochtigheid verhindert, die tot een daling van isolatieprestaties leidt.
f. Volgens de bovengenoemde vijf punten van prestaties, zorgt men ervoor dat de in olie ondergedompelde transformator niet om tijdens normale bedrijfsvoering te hoeven worden veranderd, die zeer de onderhoudskosten van de transformator drukt en de levensduur van de transformator verlengt.
Van de de Olietransformator van 10KV S11 de hoofd technische gegevens
Nominaal vermogen
(KVA) |
Hoog
voltage
(KV) |
Het onttrekken
Waaier |
Laag
voltage
(KV) |
Frequentie
(Herz) |
Verbinding
Symbool |
Zonder commissie verlies
(w) |
ladingsverlies
(w) |
Zonder commissie Stroom
(%) |
Geluidsniveau
(dB) |
Kort:sluiten
impedantie (%) |
Maat
x B
(mm x mm) |
Afmetingen
L*W*H (mm) |
Gewicht (kg) |
| 30 |
6
6.3
6.6
10
10.5
11 |
±5%
±2X 2. 5% |
0,4 |
50 |
- yn11
- Y, ynO
|
100 |
630 |
2.3 |
44 |
4 |
400 |
770X545X890 |
260 |
| 50 |
130 |
910 |
2.0 |
44 |
400 |
790X560X920 |
320 |
| 80 |
180 |
1310 |
1.9 |
48 |
400 |
850X635X980 |
420 |
| 100 |
200 |
1580 |
1.8 |
48 |
550 |
865X685X990 |
470 |
| 160 |
280 |
2310 |
1.6 |
49 |
550 |
1120X740X1050 |
610 |
| 200 |
340 |
2730 |
1.5 |
51 |
550 |
1235X825X1080 |
750 |
| 250 |
400 |
3200 |
1.4 |
51 |
550 |
1275X860X1100 |
850 |
| 315 |
480 |
3830 |
1.4 |
53 |
550 |
1300X870X1170 |
960 |
| 400 |
570 |
4520 |
1.3 |
53 |
660 |
1395X960X1190 |
1160 |
| 500 |
680 |
5410 |
1.2 |
54 |
660 |
1530X1080X1230 |
1340 |
| 630 |
810 |
6200 |
1.1 |
54 |
4.5 |
660 |
1660X1180X1300 |
1660 |
| 800 |
980 |
7500 |
1.0 |
57 |
820 |
1740X1255X1400 |
2100 |
| 1000 |
1150 |
10300 |
1.0 |
57 |
820 |
1780X1320X1490 |
2400 |
| 1250 |
1360 |
12000 |
0,9 |
59 |
820 |
1855X1345X1580 |
2850 |
| 1600 |
1640 |
14500 |
0,8 |
59 |
820 |
1960X1415X1700 |
3430 |
10KV-S13/14 de hoofd technische gegevens van de olietransformator
Nominaal vermogen
(KVA) |
Hoog
voltage
(KV) |
Het onttrekken
Waaier |
Laag
voltage
(KV) |
Frequentie
(Herz) |
Verbinding
Symbool |
Zonder commissie verlies
(w) |
ladingsverlies
(w) |
Zonder commissie Stroom
(%) |
Geluidsniveau
(dB) |
Kort:sluiten
impedantie (%) |
Maat
x B
(mm x mm) |
Afmetingen
L*W*H (mm)
|
Gewicht (kg) |
| S13 |
S14 |
S13 |
S14 |
| 30 |
6
6.3
6.6
10
10.5
11
|
±5%
±2X 2,5%
|
0,4 |
50 |
D, yn11 Y. ynO |
80 |
80 |
630/600 |
505/480 |
1.4 |
50 |
4 |
400X40C |
1005X670X960 |
280 |
| 50 |
100 |
100 |
910/870 |
730/695 |
1.2 |
50 |
400 X 40C |
1005X670X990 |
390 |
| 80 |
130 |
130 |
1310/1250 |
1050/1000 |
0,97 |
52 |
400X40C |
1060 X 715X1040 |
495 |
| 100 |
150 |
150 |
1580/1500 |
1265/1200 |
0,97 |
52 |
550X55C |
1075X735X1060 |
600 |
| 125 |
170 |
170 |
1890/1800 |
1510/1440 |
0,84 |
54 |
550X55C |
1110X750X1100 |
690 |
| 160 |
200 |
200 |
2310/2200 |
1850/1760 |
0,84 |
54 |
550X55C |
1140X780X1130 |
780 |
| 200 |
240 |
240 |
2730/2600 |
2185/2080 |
0,74 |
56 |
550X55C |
1210X815X1150 |
908 |
| 250 |
290 |
290 |
3200/305 |
2560/2440 |
0,64 |
56 |
550X55C |
1290X885X1190 |
1043 |
| 315 |
340 |
340 |
3830/3650 |
3065/2920 |
0,64 |
58 |
550X55C |
1300X880X1230 |
1190 |
| 400 |
410 |
410 |
4520/4300 |
3615/3440 |
0,54 |
58 |
660 X 66C |
1410X975X1300 |
1430 |
| 500 |
480 |
480 |
5410/5150 |
4330/4120 |
0,54 |
60 |
660X66C |
1465 X 980X1390 |
1648 |
| 630 |
570 |
570 |
6200 |
4960 |
0,54 |
60 |
4.5 |
660X66C |
1560X1050X1410 |
2027 |
| 800 |
700 |
700 |
7500 |
6000 |
0,48 |
62 |
820X82C |
1700X1160X1480 |
2500 |
| 1000 |
830 |
830 |
10300 |
8240 |
0,42 |
62 |
820X82C |
1790X1280X1520 |
2700 |
| 1250 |
970 |
970 |
12000 |
9600 |
0,36 |
65 |
820X82C |
1890X1360X1600 |
3280 |
| 1600 |
1170 |
1170 |
14500 |
11600 |
0,36 |
69 |
820X82C |
1970X1430X1700 |
3500
|
