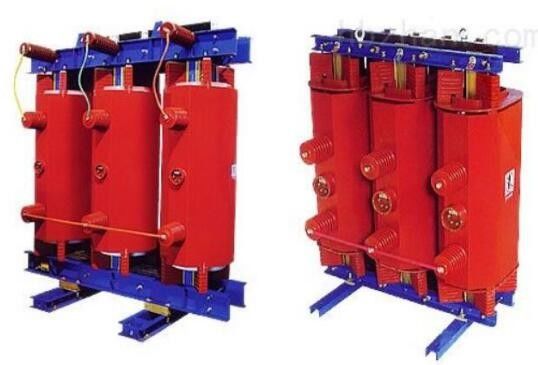

Droge SCB - de transformatoriso CEI GB 10/0.4KV 30-1600KVA van de typemacht
Productinleiding
Gedeeltelijke lossing met beperkte verliezen, lage, capaciteit met geringe geluidssterkte, de sterke van de hittedissipatie
150% geschatte ladingsverrichting onder gedwongen - luchtkoeling;
Goede vochtbestendige prestaties, normale bedrijfsvoering onder 100%-vochtigheid;
Veilig, flame-retardant, vuurvast, kan geen verontreiniging, en direct in het ladingscentrum worden geïnstalleerd;
Onderhoud-vrij, gemakkelijk te installeren, en lage algemene bedrijfskosten.
Productnormen
GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094.5-2008
GB/T1094.10-2003
GB/T25446-2010
Prestatieskenmerken
45° volledige schuine het stappen naadkern
De ijzerkern wordt gemaakt van ingevoerde koudgewalste siliciumstaalplaten met hoge magnetische doordringbaarheid en goede korrelrichtlijn, volledige schuine het stappen van 45o verbindingen, speciale vierkante de plaatstructuur van de buistrekkracht, en de kernkolom is gebonden met het isoleren van band; de oppervlakte is met een laag bedekt met speciale hars om vochtigheidsroest te verhinderen vermindert effectief het het zonder commissie verlies, de zonder commissie stroom en lawaai van de ijzerkern.
Multilayer gesegmenteerde cilindrische hoogspanningsrol
De windende leider met hoog voltage is gekronkeld met F-Klasse geïsoleerde koperdraad, met de lange en korte mat van de besnoeiingsglasvezel als het versterken van vuller, en met epoxyharsmengsel in een vacuümstaat gegoten (1-3mbar). Onderdruk effectief het voorkomen van gedeeltelijk lossingsfenomeen, en de hoeveelheid gedeeltelijke lossing overschrijdt geen 5PC.
De longitudinale rol van het de structuur lage voltage van de luchtroutefolie
De laag voltagerol is gekronkeld op een automatische folie windende machine met goede kwaliteit folieleiders, argonbooglassen, en hoge lassennauwkeurigheid; prepreg wordt DMD gebruikt aangezien de tussenlaagisolatie, de binnen en buitendelen door de doek van het prepregglas worden geïsoleerd, en de hogere en lagere einden worden verzegeld met epoxyharsmatrijs en toen
Ga de genezende oven als geheel, met goede vochtbestendige prestaties in hard te maken;
Robuuste en mooie beschermende shell
IP20 kan vaste lichamen met een diameter verhinderen groter dan 12mm van het binnengaan, en kan zich tegen toevallig effect verzetten; IP23 niet alleen heeft de functie van IP20, maar ook verhindert de toevloed van waterdruppeltjes binnen een 60o-hoek aan de verticaal. Het is geschikt voor openluchtinstallatie en gebruik; het kan worden aangepast.
Perfect de controleapparaat van de temperatuurbescherming
Het oververhittende beschermingsapparaat realiseert hoofdzakelijk de temperatuuropsporing en de controle van de transformator door de thermistor van PT ingebed in de zwakstroomrol. Kringsvertoning van het winden temperatuurwaarde in drie stadia tijdens transformatorverrichting
