Algemeen

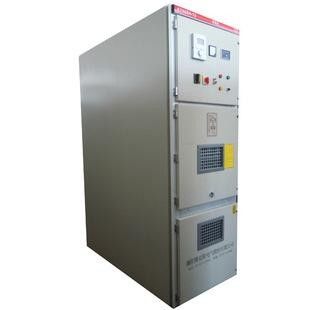

KYN28 het binnen metaal-beklede mechanisme is een volledig apparaat van de machtsdistributie voor 3.6~24kV, driefasenac50/60hz, sectionalized de enig-bus en de enig-bus systeem. Het wordt hoofdzakelijk gebruikt voor machtstransmissie van midden/kleine generators in elektrische centrales; macht het ontvangen, transmissie voor hulpkantoren in machtsdistributie en machtssysteem van fabrieken, mijnen en ondernemingen, en aanvang van grote motor met hoog voltage, enz., het systeem te beheersen te beschermen en te controleren. Het mechanisme ontmoet CEI GB3906-91. Naast wordt gebruikt met de binnenlandse vacuümstroomonderbreker van VS1, kan het ook met VD4 van ABB, 3AH5 van Siemens binnenlandse ZN65A worden gebruikt, en VB2 van GE, enz., het is echt een apparaat van de machtsdistributie met goede prestaties.
om aan de eis ten aanzien van muursteun en front-end onderhoud te voldoen, is het mechanisme uitgerust met een speciale huidige transformator, zodat de exploitant het handhaven en kan inspecteren voor de cel.
De dienstmilieu
1. Luchttemperatuur: -25℃~+40℃
2. Vochtigheid: Maandelijkse gemiddelde 95%; Dagelijks gemiddelde 90%.
3. Altitude2500m
4. Omringende die lucht niet blijkbaar door corrosief en brandbaar gas, damp enz. wordt verontreinigd.
5. Geen frequente hevige schok
Kabinetsparameters
De kabinetsstructuur wordt gemaakt van aluminium-zink-met een laag bedekte bladen, die worden vastgebout en door CNC werktuigmachines gebruikend veelvoudige buigende processen verwerkt;
Alle verrichtingen worden uitgevoerd met de gesloten kabinetsdeur;
Het beveiligingsniveau is hoog, wat het binnendringen van puin en insectongedierte kan verhinderen;
Eenvoudige en efficiënte „vijf preventie“ uitsluiting om misoperation te verhinderen;
Kan met de vacuümstroomonderbrekers van VS1 worden uitgerust en van VD4;
Het is gemakkelijk om de stroomonderbreker te vervangen, en de stootkaruitwisselbaarheid is goed;
De betrouwbare muurinstallatie en het vooronderhoud van het kabinet verminderen de vloerruimte;
De kabelruimte heeft bewegingsruimte en kan veelvoudige kabels verbinden;
De stroomonderbrekerruimte en de kabelruimte kunnen met verwarmers worden uitgerust respectievelijk om condensatie en corrosie te verhinderen.
Technische gegevens
| Nr. |
Punt |
Eenheid |
Parameter |
| 1 |
Nominale spanning |
kV |
3.6~24 |
| 2 |
Geschatte frequentie |
Herz |
50/60 |
| 3 |
Geschatte stroom |
A
|
630,1250,1600,2000,2500,3150,4000 |
|
4
|
Takbusbar schatte stroom |
|
630,1250,1600,2000,2500,3150,4000
|
|
5
|
Hoofdbusbar schatte stroom |
|
630,1250,1600,2000,2500,3150,4000
|
|
6
|
1min de machtsfrequentie weerstaat voltage |
nat |
KV
|
38 |
50/60 |
| |
|
droog
|
|
48
|
60/65
|
|
7
|
De bliksemimpuls weerstaat voltage |
kV
|
75
|
95/125
|
|
8
|
Geschatte kortsluiting brekende stroom (piek) |
Ka
|
40/50/63/80/100
|
|
9
|
De korte tijd weerstaat stroom (4s) |
|
20/25/31.5/40
|
| 10 |
Beschermingstype |
|
IP4X voor huisvesting |
