Productdetails:
|
Classificatievoltage: | 10kV | Classificatiecapaciteit: | 30-1600KVA |
---|---|---|---|
Classificatiefrequentie: | 50Hz | Standerds: | ISO-CEI GB |
OEM/ODM: | Beschikbaar | ||
Hoog licht: | 3 faseolie Ondergedompelde Transformator,Olie Ondergedompelde Transformator 10KV,1600KVA amorfe Metaaltransformator |
Productinleiding
Beschrijving

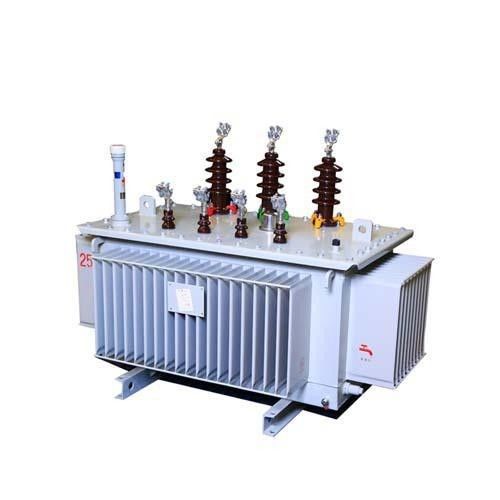

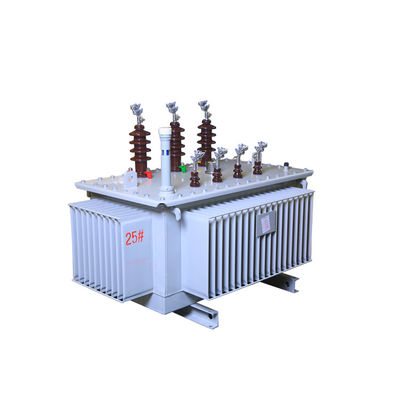

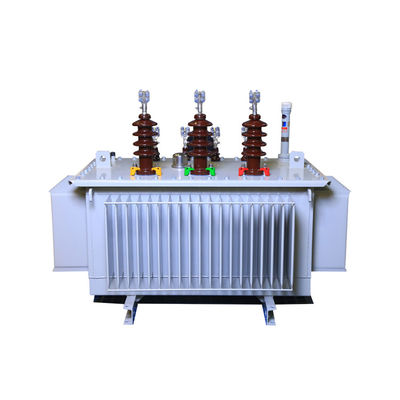

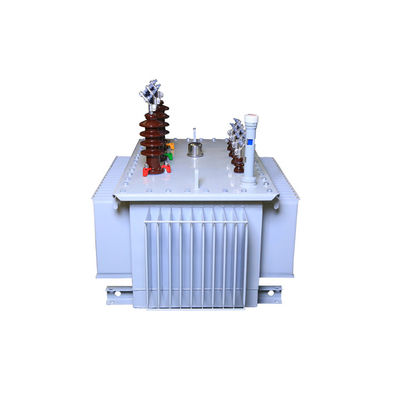

Dit product is een olie-gevuld verzegelend type.
De theorie is hetzelfde als dat van een transformator van de sluiten-typemacht.
De basiselementen van amorfe legering zijn ijzer, nikkel, kobalt, silicium, borium, koolstof, etc.
Het is een soort isotroop zacht magnetisch materiaal met lage magnetische macht en zonder structuurtekort dat de beweging van de domeinmuur belemmert.
Het is uiterst dun, slechts 0.027mm.
De vullende coëfficiënt is zo kleiner aangezien 0.75-0.8, de specifieke weerstand hoog is wat ongeveer 3-6 keer dat van de plaat is van het siliciumstaal en de hardheid van het 5 keer dat van siliciumstaalplaat is.
De amorfe legeringsmaterialen zijn hoogst voordelig.
Technische gegevens
Nominaal vermogen (KVA) |
Hoogspanning (KV) |
Het onttrekken van Waaier |
Laag voltage (KV) |
Frequentie (Herz) |
Connectio n Symbool |
Zonder commissie verlies (w) |
ladingsverlies (w) |
Zonder commissie Stroom (%) | Kort:sluitenimpedantie (%) |
Maat (mm) |
Afmetingen L*W*H (mm) |
Gewicht (kg) |
||
S (B) H15 | S (B) H16 | S (B) H15 | S (B) H16 | |||||||||||
30 |
6 6.3 6.6 10 10.5 11 |
±5% ±2X 2. 5% |
0,4 |
50 |
D.yn11 Y.ynO |
33 | 33 | 630/600 | 565/540 | 1.5 |
4 |
550 | 915*850*830 | 405 |
50 | 43 | 43 | 910/870 | 820/785 | 1.2 | 550 | 1040*775*870 | 515 | ||||||
80 | 60 | 60 | 1310/1250 | 1180/1125 | 1.0 | 550 | 1060*825*910 | 635 | ||||||
100 | 75 | 75 | 1580/1500 | 1420/1350 | 0,9 | 550 | 1140*830*855 | 745 | ||||||
125 | 85 | 85 | 1890/1800 | 1700/1620 | 0,8 | 550 | 1105*880*950 | 830 | ||||||
160 | 100 | 100 | 2130/2200 | 2080/1980 | 0,6 | 550 | 1125*880*1000 | 935 | ||||||
200 | 120 | 120 | 2730/2600 | 2455/2340 | 0,6 | 660 | 1235*895*1020 | 1090 | ||||||
250 | 140 | 140 | 3200/3050 | 2880/2745 | 0,6 | 660 | 1290*895*1065 | 1250 | ||||||
315 | 170 | 170 | 3830/3650 | 3445/3285 | 0,5 | 660 | 1375*835*1110 | 1465 | ||||||
400 | 200 | 200 | 4520/4300 | 4070/3870 | 0,5 | 660 | 1415*915*1245 | 1710 | ||||||
500 | 240 | 240 | 5410/5150 | 4870/4635 | 0,5 | 660 | 1360*1035*1175 | 1985 | ||||||
630 | 320 | 320 | 6200 | 5580 | 0,3 |
4.5 |
820 | 1530*1115*1305 | 2390 | |||||
800 | 380 | 380 | 7500 | 6750 | 0,3 | 820 | 1875*1205*1360 | 2755 | ||||||
1000 | 450 | 450 | 10300 | 9270 | 0,3 | 820 | 2035*1515*1355 | 3235 | ||||||
1250 | 530 | 530 | 12000 | 10800 | 0,2 | 820 | 2135*1515*1430 | 3815 | ||||||
1600 | 630 | 630 | 14500 | 13050 | 0,2 | 820 | 2255*1535*1500 | 4620 |
