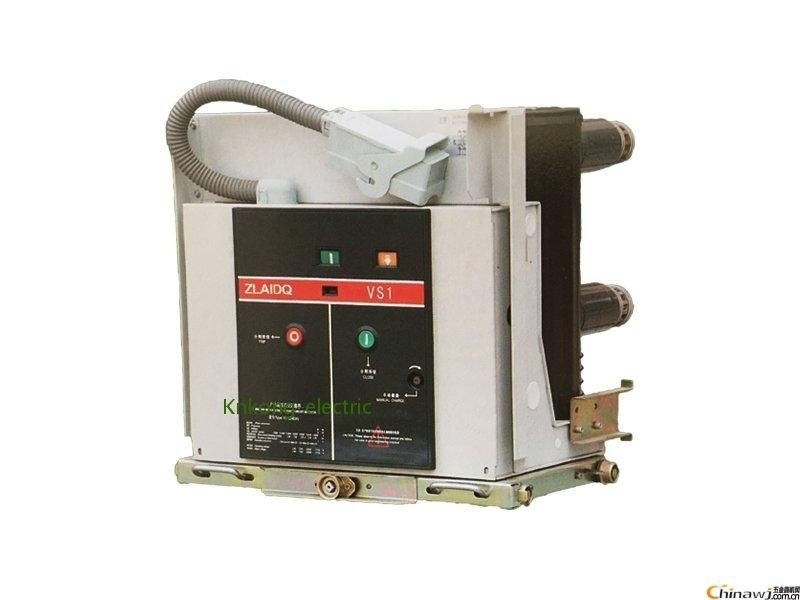

VCB stevig-verzegelde pool vacuümstroomonderbreker 2000A 12KV voor transformatorhulpkantoor het gebruiken
Voltage: 12-24KV
Stroom: Maximum 2000A
Brekende stroom: 20KA
Type: terugtrekbaar/Vast
Productoverzicht
Is de VS1-reeksen stevig-verzegelde pool vacuümstroomonderbreker samen geschikt voor 12kV, 24KV, wisselstroomfrequentie in drie stadia van 50 het binnenmechanismekyn28-12 (24) centrale en vaste mechanismeverrichting, van 60Hz. De vacuümstroomonderbreker van VS1 kan vast met een karretje worden geïnstalleerd of worden gecombineerd.
Speciale de dienstvoorwaarde
De speciale exploitatievoorwaarden worden besproken vooraf door de fabrikant en de gebruiker (de fabrikant moet de gebruiker voor elke speciale exploitatievoorwaarde vooraf raadplegen) zoals:
- Of de plaatshoogte 1000m overschrijdt (of moet tot een prototypestroomonderbreker opdracht geven).
- Staat toe verminderend de diëlektrische sterkte van de lucht.
- Overeenkomstige isolatievereisten.
- Situaties waar de omgevingstemperatuur toeneemt.
- Of het huidige laadvermogen wordt verminderd.
- Is het noodzakelijk om extra ventilatie voor hittedissipatie te verstrekken
Andere voorzorgsmaatregelen zouden met de fabrikant volgens sectie 2.2 van CEI 62271-1 moeten worden besproken
Technische Parameters
| Nr. |
Punt |
Eenheid |
Parameter |
| 1 |
Nominale spanning |
KV |
12 |
| 2 |
Geschatte frequentie |
Herz |
50/60 |
| 3 |
Geschat isolatieniveau
|
1min de machtsfrequentie weerstaat voltage (r. m. s) |
KV
|
42 (phase-to-phase, fase-aan-aarde)
48 (over de het isoleren afstand)
|
| De verlichtingsimpuls weerstaat voltage (piek) |
75 (phase-to-phase, fase-aan-aarde)
85 (over de het isoleren afstand)
|
|
4
|
Geschatte stroom
|
A
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Geschatte kort:sluiten brekende stroom |
Ka
|
20 |
25 |
31.5 |
40 |
| 6 |
Geschatte van korte duur weerstaat stroom |
20 |
25 |
31.5 |
40 |
| 7 |
Geschatte kort:sluiten die stroom merken |
50 |
63 |
80 |
100 |
| 8 |
De geschatte piek weerstaat stroom |
50 |
63 |
80 |
100 |
| 9 |
Geschatte duur van kort:sluiten |
s |
4 |
| 10 |
Geschatte werkende opeenvolging |
|
O-0.3s-O/C |
| 11 |
Brekende tijden van geschatte kort:sluitenstroom |
Tijden |
30/20 keer (40KA) |
| 12 |
Mechanische duurzaamheid |
Ops |
20000 |
| 13 |
De geschatte enige brekende stroom van de condensatorbank |
A
|
630 |
| 14 |
De geschatte rijtjes brekende stroom van de condensatorbank |
400 |
| 15 |
De brekende stroom van de dubbel-aardefout |
27.4 |
| 16 |
Toelaatbare maximumcontacterosie |
mm
|
3 |
| 17 |
Ontruiming tussen open contacten |
10±1 |
| 18 |
Over slag |
3.5±0.5 |
| 19 |
Niet-gelijktijdigheid van het driefasen openen en het sluiten |
Mej.
|
≤2 |
| 20 |
Sprongduur van contact het sluiten |
≤2 |
| 21 |
Gemiddelde brekende snelheid (moment die 6mm breken) |
m/s
|
1.1±0.2 |
| 22 |
Gemiddelde makende snelheid |
0.8±0.2 |
| 23 |
Het maken van tijd |
Mej.
|
≤100 |
| 24 |
Brekende tijd |
≤50 |
|
25
|
Weerstand van elke fase hoofdkring
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Omvang van de contact de brekende sprong |
mm |
≤2 |
|
27
|
Geschat werkend voltage |
Geschat werkend voltage (V) AC/DC |
V
|
24* |
110 |
220 |
| Werkingsgebied van normale bedrijfsvoeringvoltage |
Het openen: 65%-120% wordt de nominale spanning, voor het geval dat het voltage lager is dan 30%-nominale spanning, openend verrichting niet toegestaan |
| 28 |
Nominale spanning van de motor van de energieopslag |
V |
AC110/220, DC110/220 |
| 29 |
De tijd van de energieopslag |
S |
≤15 |
Verrichtingsveiligheid
VS1 de vacuümstroomonderbreker heeft de bescherming van de anti-misoperationuitsluiting, realiseert de „functie vijf van de waarborg“ koppeling in het schakelaarkabinet, vermijdt misoperation, en beschermt de persoonlijke veiligheid zoveel mogelijk van exploitanten.
Slechts wanneer de vacuümstroomonderbreker van VS1 en de aan de grond zettende schakelaar weg in zijn plaats tegelijkertijd, kan het karretjebroodje van de „opsporingspositie“ in het „de dienststandpunt“.
De vacuümstroomonderbreker van VS1 kan slechts in het de „dienst/test“ standpunt worden gesloten.
Wanneer de vacuümstroomonderbreker van VS1 wordt gesloten, kan het karretje niet binnen worden bewogen of uit, slechts wanneer de stroomonderbreker weg in is plaats.
De vacuümstroomonderbreker van VS1 in de gesloten positie kan niet uit van het „de dienststandpunt“ in de „opsporingspositie“ worden geschud.
De stroomonderbreker kan niet worden gesloten wanneer binnen geduwd.
Wanneer de stroomonderbreker wordt gesloten, als het sluitende signaal niet op tijd wordt vrijgegeven, zal de interne kring van de anti-reiscontrole de sluitende kring afsnijden om het veelvoudige (facultatief) te verhinderen opnieuw sluiten.
Nota: Als de klant het elektrische sluiten en het sluiten in plaats van het hand sluiten en het sluiten kiest, zal de stroomonderbreker niet gesloten worden wanneer de secundaire kring geen macht kan verstrekken of de verstrekte macht niet de normale bedrijfsvoering van de (facultatieve) kan ontmoeten sluitenelektromagneet.
