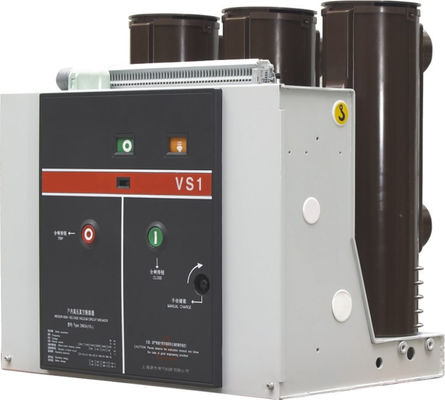

VS1-12 vast type 205 fase die Vacuümstroomonderbreker 12KV 630A uit elkaar plaatsen
Voltage: 12KV
Stroom: 630A
Brekende stroom: 20KA
Type: Vast
Productoverzicht
VS1-reeksen die stroomonderbrekers volledig onafhankelijk zijn door Knkong worden de ontwikkeld op het geavanceerde ontwerpconcept wordt gebaseerd; het keurt een gemodulariseerd mechanisme goed, dat voor installatie, onderhoud, het testen, en verrichting gemakkelijk is. Vergeleken met conventionele VS1-stroomonderbreker. het kenmerkt hogere verrichtingsstabiliteit, hogere veiligheid, en uitgebreide levensduur. Het product kan de toepassing van de klantenvraag in de machtstransmissie van 12kv tevredenstellen en 24kV-en distributiesystemen, die uitgebreid in dergelijke industrieën zoals macht, energie, petrochemische techniek, metallurgie, vervaardiging, verkeer, de bouw, en milieubescherming evenals ondernemingen en nationale zeer belangrijke projecten op grote schaal worden toegepast
Technische Parameters
| Nr. |
Punt |
Eenheid |
Parameter |
| 1 |
Nominale spanning |
KV |
12 |
| 2 |
Geschatte frequentie |
Herz |
50/60 |
| 3 |
Geschat isolatieniveau
|
1min de machtsfrequentie weerstaat voltage (r. m. s) |
KV
|
42 (phase-to-phase, fase-aan-aarde)
48 (over de het isoleren afstand)
|
| De verlichtingsimpuls weerstaat voltage (piek) |
75 (phase-to-phase, fase-aan-aarde)
85 (over de het isoleren afstand)
|
|
4
|
Geschatte stroom
|
A
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Geschatte kort:sluiten brekende stroom |
Ka
|
20 |
25 |
31.5 |
40 |
| 6 |
Geschatte van korte duur weerstaat stroom |
20 |
25 |
31.5 |
40 |
| 7 |
Geschatte kort:sluiten die stroom merken |
50 |
63 |
80 |
100 |
| 8 |
De geschatte piek weerstaat stroom |
50 |
63 |
80 |
100 |
| 9 |
Geschatte duur van kort:sluiten |
s |
4 |
| 10 |
Geschatte werkende opeenvolging |
|
O-0.3s-O/C |
| 11 |
Brekende tijden van geschatte kort:sluitenstroom |
Tijden |
30/20 keer (40KA) |
| 12 |
Mechanische duurzaamheid |
Ops |
20000 |
| 13 |
De geschatte enige brekende stroom van de condensatorbank |
A
|
630 |
| 14 |
De geschatte rijtjes brekende stroom van de condensatorbank |
400 |
| 15 |
De brekende stroom van de dubbel-aardefout |
27.4 |
| 16 |
Toelaatbare maximumcontacterosie |
mm
|
3 |
| 17 |
Ontruiming tussen open contacten |
10±1 |
| 18 |
Over slag |
3.5±0.5 |
| 19 |
Niet-gelijktijdigheid van het driefasen openen en het sluiten |
Mej.
|
≤2 |
| 20 |
Sprongduur van contact het sluiten |
≤2 |
| 21 |
Gemiddelde brekende snelheid (moment die 6mm breken) |
m/s
|
1.1±0.2 |
| 22 |
Gemiddelde makende snelheid |
0.8±0.2 |
| 23 |
Het maken van tijd |
Mej.
|
≤100 |
| 24 |
Brekende tijd |
≤50 |
|
25
|
Weerstand van elke fase hoofdkring
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Omvang van de contact de brekende sprong |
mm |
≤2 |
|
27
|
Geschat werkend voltage |
Geschat werkend voltage (V) AC/DC |
V
|
24* |
110 |
220 |
| Werkingsgebied van normale bedrijfsvoeringvoltage |
Het openen: 65%-120% wordt de nominale spanning, voor het geval dat het voltage lager is dan 30%-nominale spanning, openend verrichting niet toegestaan |
| 28 |
Nominale spanning van de motor van de energieopslag |
V |
AC110/220, DC110/220 |
| 29 |
De tijd van de energieopslag |
S |
≤15 |
Verrichtingsveiligheid
De stroomonderbreker heeft anti-mis-slotbescherming en „5 waarborgen“ het met elkaar verbinden functie om misoperation te vermijden en de persoonlijke veiligheid van exploitanten zoveel mogelijk te beschermen.
Slechts wanneer de stroomonderbreker en de aan de grond zettende schakelaar weg in zijn plaats, kan de stroomonderbrekerkar van de testpositie in het de dienststandpunt rollen
De stroomonderbreker kan slechts in het de dienst/teststandpunt worden gesloten.
Nadat de stroomonderbreker wordt gesloten, kan de vrachtwagen niet binnen of uit worden gerold, slechts wanneer de stroomonderbreker in de open positie is.
De stroomonderbreker kan niet van het de dienststandpunt in de testpositie in de gesloten positie worden ontwikkeld.
De stroomonderbreker kan niet worden gesloten wanneer binnen geduwd.
Wanneer de stroomonderbreker wordt gesloten, als het sluitende signaal niet op tijd wordt vrijgegeven, zal de interne kring van de anti-reiscontrole de sluitende kring afsnijden om het veelvoudige (facultatief) te verhinderen opnieuw sluiten.
Als het elektrische sluiten en het sluiten worden geselecteerd, wanneer de secundaire kring geen macht kan verstrekken of verstrekte kan de macht niet de normale bedrijfsvoering van de (facultatieve) tevredenstellen sluitenelektromagneet, zal de stroomonderbreker niet gesloten worden.
