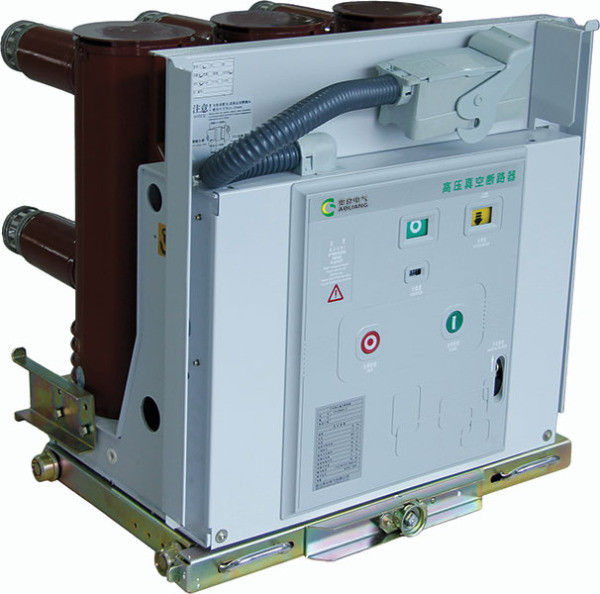

VS1 reeks Vacuümstroomonderbreker 12KV 630-1250A
Voltage: 12KV
Stroom: 630-1250A
Brekende stroom: 20KA
Type: terugtrekbaar
Productoverzicht
VS1-reeksen ingebedde pool. de vacuümstroomonderbrekers zijn van toepassing op 12kV, AC 50Hz binnenmechanisme in drie stadia en kunnen als bescherming en controleeenheden voor het materiaal van het de transformatorhulpkantoor van de industriële en mijnbouwonderneming dienen. Met modulair en onafhankelijk-kaderontwerp voor hun de lente werkende mechanismen, kunnen de VS1-Reeksen stroomonderbrekers met de medio-reeks van KYN28- 12(24) en vast mechanisme werken. Deze stroomonderbrekers zijn onderworpen aan zowel vaste installatie als assemblage met de vrachtwagen als stootkareenheid
Toepasselijke normen
1EC62271-100 mechanisme en controle-toestel-deel met hoog voltage 100: Wisselstroomstroomonderbrekers
Secundaire kring
VS1-reeksen keuren de vacuümstroomonderbrekers modulaire ontwerpen voor hun secundaire raad van de controlekring goed. De elektrische verbinding van de mechanismen wendt hoogwaardige zelf-bevestigingsmiddelstoppen aan, wat zowel vervanging vergemakkelijkt als betrouwbare elektroverbinding verzekert
Krachtige oliebuffer
De krachtige brekende buffer kan duidelijk verminderen voorbijschiet en de terugkaatsende omvang van het bewegende contact van een vacuümstroomonderbreker in het breken van zo het vermijden van het verlies van mechanische duurzaamheid toe te schrijven aan gedeeltelijk over moeheid van vacuümonderbrekersblaasbalgen als gevolg van het bewegen van contact schiet voorbij. Aangezien de terugkaatsende omvang van het bewegende contact vermindert, wordt Geen herontbranding en restrike gevonden tijdens de de banktest van de omschakelingscondensator
Technische Parameters
| Nr. |
Punt |
Eenheid |
Parameter |
| 1 |
Nominale spanning |
KV |
12 |
| 2 |
Geschatte frequentie |
Herz |
50/60 |
| 3 |
Geschat isolatieniveau
|
1min de machtsfrequentie weerstaat voltage (r. m. s) |
KV
|
42 (phase-to-phase, fase-aan-aarde)
48 (over de het isoleren afstand)
|
| De verlichtingsimpuls weerstaat voltage (piek) |
75 (phase-to-phase, fase-aan-aarde)
85 (over de het isoleren afstand)
|
|
4
|
Geschatte stroom
|
A
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Geschatte kort:sluiten brekende stroom |
Ka
|
20 |
25 |
31.5 |
40 |
| 6 |
Geschatte van korte duur weerstaat stroom |
20 |
25 |
31.5 |
40 |
| 7 |
Geschatte kort:sluiten die stroom merken |
50 |
63 |
80 |
100 |
| 8 |
De geschatte piek weerstaat stroom |
50 |
63 |
80 |
100 |
| 9 |
Geschatte duur van kort:sluiten |
s |
4 |
| 10 |
Geschatte werkende opeenvolging |
|
O-0.3s-O/C |
| 11 |
Brekende tijden van geschatte kort:sluitenstroom |
Tijden |
30/20 keer (40KA) |
| 12 |
Mechanische duurzaamheid |
Ops |
20000 |
| 13 |
De geschatte enige brekende stroom van de condensatorbank |
A
|
630 |
| 14 |
De geschatte rijtjes brekende stroom van de condensatorbank |
400 |
| 15 |
De brekende stroom van de dubbel-aardefout |
27.4 |
| 16 |
Toelaatbare maximumcontacterosie |
mm
|
3 |
| 17 |
Ontruiming tussen open contacten |
10±1 |
| 18 |
Over slag |
3.5±0.5 |
| 19 |
Niet-gelijktijdigheid van het driefasen openen en het sluiten |
Mej.
|
≤2 |
| 20 |
Sprongduur van contact het sluiten |
≤2 |
| 21 |
Gemiddelde brekende snelheid (moment die 6mm breken) |
m/s
|
1.1±0.2 |
| 22 |
Gemiddelde makende snelheid |
0.8±0.2 |
| 23 |
Het maken van tijd |
Mej.
|
≤100 |
| 24 |
Brekende tijd |
≤50 |
|
25
|
Weerstand van elke fase hoofdkring
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Omvang van de contact de brekende sprong |
mm |
≤2 |
|
27
|
Geschat werkend voltage |
Geschat werkend voltage (V) AC/DC |
V
|
24* |
110 |
220 |
| Werkingsgebied van normale bedrijfsvoeringvoltage |
Het openen: 65%-120% wordt de nominale spanning, voor het geval dat het voltage lager is dan 30%-nominale spanning, openend verrichting niet toegestaan |
| 28 |
Nominale spanning van de motor van de energieopslag |
V |
AC110/220, DC110/220 |
| 29 |
De tijd van de energieopslag |
S |
≤15 |
Verrichtingsveiligheid
Met de bescherming van het anti-maloperationsluiten kunnen deze stroomonderbrekers, die in mechanismekabinetten werken, „vijf-bescherming“ het met elkaar verbinden functies realiseren, brutaal vermijden en het maximaliseren van de bescherming van de persoonlijke veiligheid van een exploitant.
Kan slechts wanneer de de stroomonderbreker en het aanaarden schakelaar in de losgemaakte positie zijn de vrachtwagen van stroomonderbreker in het de dienststandpunt van de testpositie worden gerekt
De stroomonderbreker kan worden gesloten slechts wanneer in het de dienst/teststandpunt.
Met de gesloten stroomonderbreker kan zijn vrachtwagen niet binnen worden gerekt of uit worden gerekt die kan worden gerealiseerd slechts wanneer de stroomonderbreker in de losgemaakte positie is.
De stroomonderbreker in een gesloten positie kan niet uit van het de dienststandpunt in de testpositie worden gerekt.
De stroomonderbreker kan niet worden gesloten terwijl het binnen wordt gerekt.
Wanneer de stroomonderbreker wordt gesloten, als het sluitende signaal verwijderde geschikt er niet in slaagt te zijn, zal de interne kring van de anti-reiscontrole de sluitende kring afsnijden om het veelvoudige (facultatief) te verhinderen opnieuw sluiten.
Als de elektrische het sluiten uitsluiting wordt geselecteerd, zal de stroomonderbreker niet kunnen worden gesloten wanneer de secundaire kring er niet in slaagt om macht te verstrekken of de verstrekte macht er niet in slaagt om de normale bedrijfsvoering van de (facultatieve) te ontmoeten sluitenelektromagneet.
