380V, 50/60 Herz
Modulair ontwerp, gemakkelijke assemblage
Bijlage: Max. IP40
CCC, ISO9001, GB7251, IEC439
Verzend ons uw SLD (Enige Lijntekening) of vereisten, ontwerpen wij het mechanismeplan voor u
Algemeen

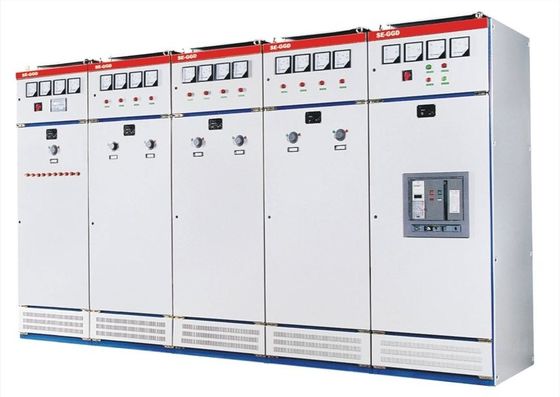

Het zwakstroommechanisme van GGD is een GGD-type AC zwakstroomkabinet van de machtsdistributie, dat voor de vaste telegraferende zwakstroomkabinetten van de machtsdistributie wordt gebruikt. Het is verdeeld in drie types: GGD1GGD2GGD3, met verschillende segment huidige mogelijkheden.
Werkomgeving
1. De omgevingstemperatuur is hoger dan +40℃ en niet niet lager dan -5℃.
2. Wanneer het product wordt geïnstalleerd en gebruikt, zou de hoogte van de plaats van gebruik geen 2000M moeten overschrijden.
3. De relatieve vochtigheid van de omringende lucht is niet meer dan 90% (+25℃).
4. Het materiaal zou in een plaats zonder streng trilling en effect, en in een plaats moeten worden geïnstalleerd waar de elektrocomponenten niet aangetast zijn.
5. De relatieve vochtigheid van de omringende lucht overschrijdt geen 5% wanneer de maximumtemperatuur 40 graden is, en een grotere relatieve temperatuur wordt toegestaan bij een lagere temperatuur, die wegens zou moeten als worden beschouwd
De temperatuurveranderingen kunnen condensatiegevolgen nu en dan veroorzaken
6. Het materiaal is geïnstalleerd in een plaats waar er geen streng trilling en effect zijn, en waar de elektrocomponenten niet aangetast zijn
7. Wanneer de gebruiker speciale vereisten heeft, kan het door overleg met de fabrikant worden opgelost
Eigenschappen
1. Volgens het doel, is het verdeeld in: macht die kabinet, busbar verbindingskabinet, voederkabinet, het kabinet van de motorcontrole, het reactieve kabinet van de machtscompensatie, het aanstekende kabinet van de machtsdistributie ontvangen.
2. Kabinetsstructuur:
(1) het kabinetskader is gedeeltelijk gelast en geassembleerd met cold-formed staal van 8MF. Het kader heeft opzettende die gaten volgens de modules van E=20mm en E=100mm worden geschikt de veelzijdigheid van productassemblage te verbeteren.
(2) de ZMJ-type busbar klem, die met hoog flame-retardant PPO-materiaal thermoformed is, heeft een modulaire structuur met hoge mechanische sterkte en isolatie.
(3) de 1000mm en 1200mm brede kabinetten keuren een symmetrische dubbel-deurstructuur op de voorzijde goed, en de 600mm en 800mm brede kabinetten keuren een gehele deurstructuur goed. De rug van het kabinet keurt een symmetrische dubbel-deurstructuur goed. De kabinetsstructuur is niet geïnstalleerd tegen de muur.
(4) de kabinetsdeur wordt verbonden met het kader met een gegalvaniseerde schachtscharnier, die voor installatie en demontage geschikt is. Er zijn rubbertussenvoegsels bij de vouwende rand van de deur.
(5) de aan de grond zettende gekartelde schroefstructuur wordt gebruikt tussen de installatiedelen in het kabinet en het kader om een volledige aan de grond zettende beschermingskring te vormen.
(6) de hoogste dekking van het kabinetslichaam kan worden verwijderd wanneer nodig om de assemblage en de aanpassing van de belangrijkste bus te vergemakkelijken.
