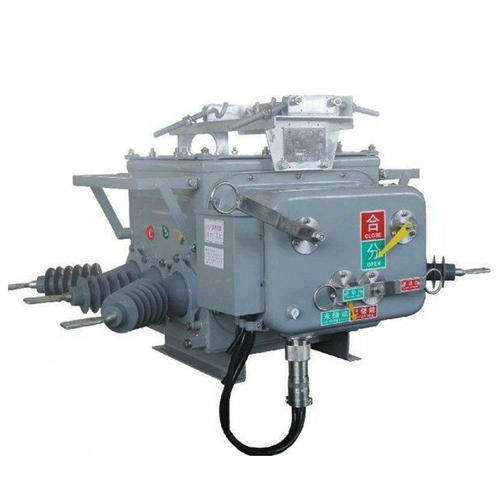

Openlucht pool-opgezette vacuümstroomonderbreker met hoog voltage de van ZW20-12 (ZW20B-12) is een openluchtmechanisme met hoog voltage met een nominale spanning van 12kV en AC in drie stadia 50Hz. Hoofdzakelijk gebruikt voor het breken van en het sluiten van de ladingsstroom, overbelast stroom en kortsluitingstroom van het machtssysteem.
Het is geschikt voor de bescherming en de controle van hulpkantoren, industriële en mijnbouwondernemingen en stedelijke en landelijke machtsdistributienetwerken, en is vooral geschikt voor plaatsen met frequente verrichtingen en de stedelijke distributienetwerken van de automatiseringsmacht. Dit product wordt aangepast met het controlemechanisme, dat aan de vereisten van het systeem van de distributieautomatisering kan voldoen en de traditionele recloserfunctie kan betrouwbaar en effectief voltooien.
Technische kenmerken
De elektroverbinding door luchtvaartcontactdoos en openlucht verzegelde controlekabel, met de functie van de foutenopsporing, de functie van de beschermingscontrole en communicatie functie betrouwbaar oordeel, opsporing van nul opeenvolgingsstroom en interphase de stroom van de kortsluitingfout in en uit het gebied, en automatische verwijdering van eenfasige grondfout de hoofdlichaamsschakelaar van de kortsluitingfout tussen fasen en fasen is vacuüm het doven en SF6-gasisolatie. Het dooslichaam verwijst naar de gasverbinding van Toshiba, explosiebestendig Japan, en de technologie van de isolatiestructuur heeft de uitstekende algemene het verzegelen prestaties. De gas-filled binnenkant van SF6 lekt niet en niet door de buitenwereld beïnvloed.
Normale de dienstvoorwaarde:
1. Omringende luchttemperatuur: -40℃~+40℃; dagelijks temperatuurverschil: de dagelijkse temperatuurverandering is niet meer dan 25℃; Volgens de materiële eigenschappen van SF6-gas, wanneer de omgevingstemperatuur -40℃ is, als de luchtdruk binnen het kabinet 0.05Mpa is, dit wanneer SF6 nog in gasachtige staat, is om de normale bedrijfsvoering van het product te verzekeren. (Wanneer de omgevingstemperatuur -40°C is en de overdruk 0.05Mpa is, is het SF6-vloeibaarmakingspunt -55°C; bij nul overdruk, zal het SF6-vloeibaarmakingspunt geen -60°C overschrijden).
2. De windsnelheid is niet meer dan 35m/s;
3. Er is geen plaats waar er brandbaarheid, explosiegevaar, sterke chemische correderende stoffen (zoals diverse zuren, alkali of walm, enz.) en strenge trilling zijn.
4. Hoogte: ≤1000m;
5. Het behandelen van dikte: 10mm;
6. Luchtvervuilingsgraad: Niveau IV;
7. Aardbevingsintensiteit: ≤7 graden;
8. Het neutrale punt die methode van het machtsnet aan de grond zetten: het neutrale punt wordt niet aan de grond gezet, wordt het neutrale punt aan de grond gezet door de rol van de boogafschaffing, en het neutrale punt wordt aan de grond gezet door lage weerstand.
Technische Parameters
|
Nr.
|
Punt
|
Eenheid
|
Parameter
|
|
1
|
Nominale spanning
|
KV
|
12
|
|
2
|
Geschatte frequentie
|
Herz
|
50
|
|
3
|
Geschatte stroom
|
A
|
630 1250
|
|
4
|
De machtsfrequentie weerstaat
voltage (DryWet-isolatiebreuk)
|
KV
|
423448
|
|
5
|
De bliksemschok weerstaat voltage
|
KV
|
75
|
|
6
|
Geschatte kort:sluiten brekende stroom
|
Ka
|
2025
|
|
7
|
Geschatte kortsluiting die huidige brekende tijden breken
|
tijden
|
30
|
|
8
|
Geschatte werkende opeenvolging
|
|
O-0.3s-Co
|
|
9
|
Geschatte kort:sluiten sluitende stroom
|
Ka
|
50 63
|
|
10
|
Geschatte van korte duur weerstaat stroom
|
20 25
|
|
11
|
Geschatte piekwaarde van het weerstaan van stroom
|
50 63
|
|
12
|
Geschatte kortsluitingduur
|
s
|
4
|
|
13
|
Mechanische duurzaamheid
|
tijden
|
10000
|
|
14
|
Dikte van de contact de toelaatbare slijtage
|
mm
|
3
|
