Productdetails:
|
Verhouding voltage: | 10/0.4KV | Capaciteit: | 30-1600KVA |
---|---|---|---|
Frequentie: | 50/60Hz | Type: | Olie |
Manufactory: | KNKONG | OEM/ODM: | Onderzoek per e-mail |
Hoog licht: | 150 Kva 3 Fasetransformator,10KV olietype Machtstransformator,3 fasetransformator 10KV |

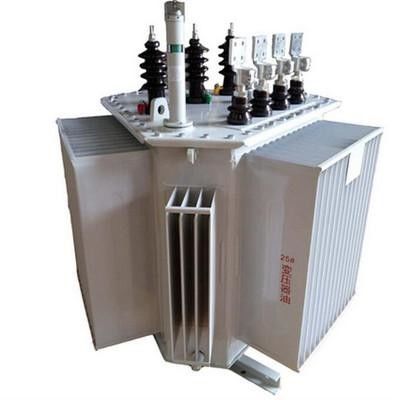

150 Kva 3 Olietype van de Fasetransformator 10KV Machtstransformator
Productinleiding
S13 worden de reeksproducten allen ontworpen en met 0.23-0.30mmQ-staalplaat van het reeks de hoog gebogen silicium en de gelamineerde technologie van de ijzerkern vervaardigd. De hoog en laag voltagewinding kan worden ontworpen en worden veroorzaakt gebruikend koper of koper-aluminium combinatietechnologie volgens gebruikersbehoeften, en volledig verzegelde plooiingen goedkeuren. De enige structuur van de brandstoftank heeft de kenmerken van onderhoud-vrij, geschikt onderhoud, stabiele verrichting, en significante economische voordelen. De in olie ondergedompelde transformator s13-m-RL is een belangrijk materiaal in het machtsdistributienetwerk en het voeding en distributiesysteem van industriële en mijnbouwondernemingen. De transformator wordt wijd gebruikt in industriële en mijnbouwondernemingen, landbouw en burgerlijke gebouwen, en kan ook in de olie en de chemische industrieën worden gebruikt. Plaats van chemische substanties. Het zwakstroom winden met een capaciteit in de waaier van 630~2000kvA keurt een cilindrische of spiraalvormige structuur, met hoge mechanische sterkte goed, bracht ampère-draaien distributie, en goede kort:sluitenweerstand van het product in evenwicht.
Van de de Olietransformator van 10kv-s 13(14) M.RL de hoofd technische gegevens
Nominaal vermogen (KVA) |
Hoog voltage (KV) |
Het onttrekken Waaier |
Laag voltage (KV) |
Frequentie (Herz) |
Verbinding Symbool |
Zonder commissie verlies (w) |
ladingsverlies (w) |
Zonder commissie Stroom (%) |
Geluidsniveau (dB) |
Kort:sluiten impedantie (%) |
Maat (mm) | Afmetingen (mm) L*W*H |
Gewicht (kg) | |||
S13-M. RL | S14-M.RL | S13-M. RL | S14-M. RL | |||||||||||||
30 | 6 6.3 6.6 10 10.5 11 |
±5% ±2 X 2,5% |
0,4 | 50 | D.yn11 Y.yn0 |
80 | 80 | 630/600 | 505/480 | 0,3 | 48 | 4 | 400 | 820X740X1120 | 350 | |
50 | 100 | 100 | 910/870 | 730/695 | 0,25 | 48 | 400 | 860 X 760X1150 | 392 | |||||||
80 | 130 | 130 | 1310/1250 | 150/1000 | 0,22 | 49 | 400 | 930X840X1160 | 517 | |||||||
100 | 150 | 150 | 1580/1500 | 1265/1200 | 0,21 | 49 | 400 | 940X860X1180 | 646 | |||||||
125 | 170 | 170 | 1890/1800 | 1510/1440 | 0,2 | 50 | 400 | 1140X960X1260 | 756 | |||||||
160 | 200 | 200 | 2310/2200 | 1850/1760 | 0,19 | 50 | 400 | 1160X1000X1280 | 865 | |||||||
200 | 240 | 240 | 2730/2600 | 2185/2080 | 0,18 | 52 | 400 | 1180X1020X1300 | 994 | |||||||
250 | 290 | 290 | 3200/3050 | 2560/2440 | 0,17 | 52 | 400 | 1300X1120X1340 | 1183 | |||||||
315 | 340 | 340 | 3830/3650 | 3065/2920 | 0,16 | 54 | 400 | 1330X1150X1350 | 1306 | |||||||
400 | 410 | 410 | 4520/4300 | 3615/3440 | 0,16 | 54 | 550 | 1350X1180X1400 | 1563 | |||||||
500 | 480 | 480 | 5410/5150 | 4330/4120 | 0,15 | 56 | 550 | 1400X1250X1430 | 1875 | |||||||
630 | 570 | 570 | 6200 | 4960 | 0,15 | 56 | 4.5 | 550 | 1460X1290X1480 | 2312 | ||||||
800 | 700 | 700 | 7500 | 6000 | 0,14 | 58 | 550 | 1480X1420X1690 | 2551 | |||||||
1000 | 830 | 830 | 10300 | 8240 | 0,13 | 58 | 550 | 1750X1550X1850 | 2983 | |||||||
1250 | 970 | 970 | 12000 | 9600 | 0,12 | 60 | 550 | 1830X1660X2050 | 3479 | |||||||
1600 | 1170 | 1170 | 14500 | 11600 | 0,11 | 60 | 550 | 2000X1750X2200 | 4161 |
