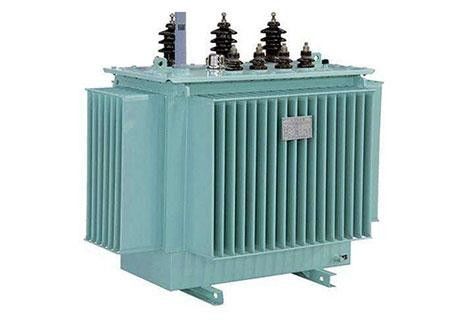

Het Type van S1110/0.4kv Olie de Norm van de Machtstransformator GB/T25446
Productinleiding
Dit type is een combinatie van het onderzoek van ons bedrijf en toepassing van nieuwe materialen en nieuwe processen, onafhankelijke innovatie en technologieinleiding, en door de optimalisering en het innovatieve ontwerp van de kern en rolstructuur, om het doel te bereiken om zonder commissie verlies en lawaai te verminderen. Onafhankelijk ontwikkelde producten.
Vergeleken met huidige nationale standaardjb/t10088-2004, is het geluidsniveau door een gemiddelde van 20% gedaald, en het productprestatieniveau heeft het binnenlandse geavanceerde niveau bereikt.
Productnormen
GB1094.1-2013 algemene regels voor machtstransformatoren
GB1094.2-2013 de Temperatuurstijging van de machtstransformator
GB1094.3-2003 isolatieniveau en Isolatietest van Machtstransformatoren
GB1094.5-2008 de machtstransformator weerstaat kortsluitingvermogen
GB/T1094.10-2003 machtstransformatoren - Deel 10: Bepaling van geluidsniveaus
GB/T25446-2010 de in olie ondergedompelde amorfe van de de distributietransformator van de legeringskern technische parameters en de vereisten
Voorwaarden
1. Voorwaarden van het normale milieu: De hoogte overschrijdt geen 1000m;
2. Hoogste omgevingstemperatuur +40 °C, laagste -25 °C;
3. Voorwaarden voor speciale milieu's: Hoogte meer dan 1000m;
4. Hoogste omgevingstemperatuur +40 °C, laagste -45 °C. (Detaillering wanneer het opdracht geven tot);
5. Installatieplaats: geen corrosief gas, geen duidelijk vuilmilieu;
Nota: Volgens de goedgekeurde voorwaarden, om gebruikers van producten in de speciale omstandigheden van gebruik te voorzien.
Bedrijf
Verantwoordelijkheid: Het productieonderzoek en de ontwikkeling MV& LV schakelen, outdoor&indoor VCB, de terminals van de machtsdistributie (DTU, FTU).
Jaar van het vestigen: tiende-juni-2009
Geregistreerd kapitaal: RMB102,000,000 (USD 15.000.000)
Bedrijfvergunning: 91410104689749184A
Het gebied van de productieworkshop: 20.000 vierkante meters
Bedrijfaard: particuliere onderneming
Aantal Werknemers: 180
Hogere ingenieur: 20-30
Jaarlijks verkoopvolume op 2019: RMB200,000,000 (USD 26.000.000)
10KV-S11 de hoofd technische gegevens van de olietransformator
Nominaal vermogen
(KVA) |
Hoog
voltage
(KV) |
Het onttrekken
Waaier |
Laag
voltage
(KV) |
Frequentie
(Herz) |
Verbinding
Symbool |
Zonder commissie verlies
(w) |
ladingsverlies
(w) |
Zonder commissie Stroom
(%) |
Geluidsniveau
(dB) |
Kort:sluiten
impedantie (%) |
Maat
x B
(mm x mm) |
Afmetingen
L*W*H (mm) |
Gewicht (kg) |
| 30 |
6
6.3
6.6
10
10.5
11 |
±5%
±2X 2. 5% |
0,4 |
50 |
- yn11
- Y, ynO
|
100 |
630 |
2.3 |
44 |
4 |
400 |
770X545X890 |
260 |
| 50 |
130 |
910 |
2.0 |
44 |
400 |
790X560X920 |
320 |
| 80 |
180 |
1310 |
1.9 |
48 |
400 |
850X635X980 |
420 |
| 100 |
200 |
1580 |
1.8 |
48 |
550 |
865X685X990 |
470 |
| 160 |
280 |
2310 |
1.6 |
49 |
550 |
1120X740X1050 |
610 |
| 200 |
340 |
2730 |
1.5 |
51 |
550 |
1235X825X1080 |
750 |
| 250 |
400 |
3200 |
1.4 |
51 |
550 |
1275X860X1100 |
850 |
| 315 |
480 |
3830 |
1.4 |
53 |
550 |
1300X870X1170 |
960 |
| 400 |
570 |
4520 |
1.3 |
53 |
660 |
1395X960X1190 |
1160 |
| 500 |
680 |
5410 |
1.2 |
54 |
660 |
1530X1080X1230 |
1340 |
| 630 |
810 |
6200 |
1.1 |
54 |
4.5 |
660 |
1660X1180X1300 |
1660 |
| 800 |
980 |
7500 |
1.0 |
57 |
820 |
1740X1255X1400 |
2100 |
| 1000 |
1150 |
10300 |
1.0 |
57 |
820 |
1780X1320X1490 |
2400 |
| 1250 |
1360 |
12000 |
0,9 |
59 |
820 |
1855X1345X1580 |
2850 |
| 1600 |
1640 |
14500 |
0,8 |
59 |
820 |
1960X1415X1700 |
3430
|
