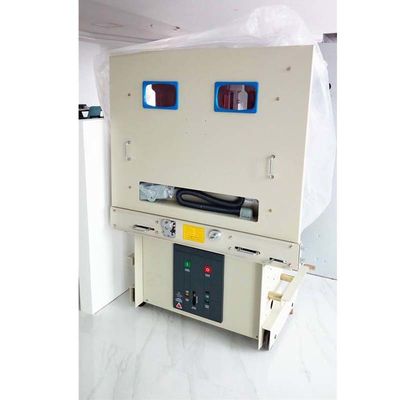

VS1-40.5T hoogspanningsvcb Binnen Vacuümstroomonderbreker 40,5 KV

VS1-40.5T Vacuümlevering van het de Stroomonderbreker elektromateriaal van de type de Binnenhoogspanning

Productinleiding

-40.5 (modulair type) de binnen vacuümstroomonderbreker is geschikt voor binnenhoogspanningsmateriaal met nominale spanning van 40.5kV en AC in drie stadia 50Hz. Het kan als industriële en mijnbouwondernemingen, elektrische centrales en hulpkantoren als ladingsstroom worden gebruikt, stroom en kortsluiting overbelasten. Voor huidig gebruik, is het geschikt voor frequente verrichting.

Structuureigenschappen

1. Betrouwbaar modulair de lente werkend mechanisme: de lay-out van het de lente werkende mechanisme is omhoog-benedenstijl, die de functie van handboek heeft die energie en elektrische opslaande energie opslaan; Kleine grootte, goede algemene stijfheid, en prestaties

2. Kokerstructuur (VS1-40.5): De vacuüm dovende kamer van de belangrijkste kring is binnen de gesloten isolerende trommel; Het materiaal van de isolerende trommel is epoxyhars die betrouwbare mechanische en elektrische eigenschappen heeft. Gebruikend het geavanceerde APG-proces vormen, heeft de isolerende trommel de rol van steun en interphase en relatief isolatieeffect

3. Ingekapselde poolstructuur (VS1-40.5E): De geleidende kring keurt stevige inkapselingspool goed; Het gebruiken ging APG-proces het vormen vooruit, zette de vacuümonderbreker en ander delen (voor primaire die kring) vast lichaam met epoxymateriaal wordt ingekapseld, maakt de belangrijkste kringsmodule. Met binnenkant en buitenkant dubbel rokontwerp, heeft de pool eigenschappen zoals grote creepage afstand, hoge mechanische sterkte, hoge deelnauwkeurigheid, minder delen, geen secundaire aanpassingen, en een kleine omwikkelde oppervlakte

4. Standaard aan-uit- functiemodule: Het modulaire mechanisme van de ontwerplente, dat twee functionele modules omvat: het sluiten en het openen; Het heeft de kenmerken van geschikt onderhoud, snelle vervanging, en korte onderhoudstijd; Geen heraanpassing voor het werkende mechanisme van de volledige stroomonderbreker na het vervangen van het sluiten en het breken van module, die het onderhoudswerk kan verminderen

5. Beter stootkaruitwisselbaarheid en aanpassingsvermogen, installatiegrootte en ZN85, VD4, en andere producten; Sterke brekende capaciteit, lange levensduur

Normale de dienstvoorwaarde

1. Omgevingstemperatuur: -15℃-+40℃, is de gemiddelde temperatuur niet meer dan 35℃ in 24 uren
2. Hoogte boven overzees - niveau: ≤1000m;
3. Relatieve vochtigheid: de gemiddelde vochtigheid van een dag zou moeten zijn neen meer dan 95%; de gemiddelde vochtigheid van een maand zou moeten zijn neen meer dan 90%;
4. Verzadigde dampdruk: de gemiddelde druk van een dag zou moeten zijn neen meer dan 2. 2kPa, zou de gemiddelde vochtigheid van een maand moeten zijn neen meer dan l.8kPa;
5. Milieuvoorwaarden: Het zou in plaatsen zonder stof, rook, chemische erosie, brandbaar gas en zoute dampverontreiniging moeten worden geïnstalleerd.

VS1-40.5/E technische Parameters

Mechanische Eigenschappen Parameters
