Productdetails:
|
Manufactory: | KNKONG | Voltage: | 12kV |
---|---|---|---|
Huidig: | 20KA/25KA/31.5KA/40KA | Type: | Vacuüm |
Polen: | 3 | Normen: | ISO9001: 2015, CCC, ISO9001, CE, CITIZENS BAND, IEC60898 |
Hoog licht: | De Vacuümstroomonderbreker van VCB,VS1-12 3 Fase VCB,De Vacuümstroomonderbreker 40KA van VCB |

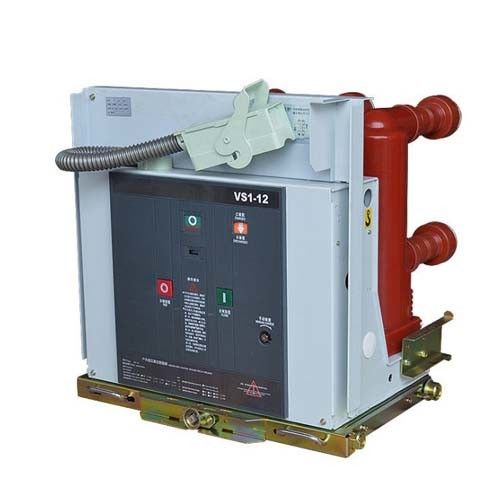

Vacuümstroomonderbreker VCB 12kv, driefasenac 50/60Hz VS1-12 reeks
Productinleiding
„De vacuümstroomonderbreker met hoog voltage wordt“ genoemd omdat zijn boog dovend middel en isolerend middel in het contacthiaat na boog het doven beide vacua zijn; de vacuümstroomonderbrekers zijn klein in grootte, licht in gewicht, geschikt voor frequente verrichting, en boog het doven zonder onderhoud. De voordelen, het is populairder in het distributienetwerk.
VS1-reeksen VCB de vacuümstroomonderbrekers zijn toepasselijke 3-12kV, driefasenac 50/60Hz binnenmechanisme en kunnen als bescherming en controleeenheden voor het materiaal van het de transformatorhulpkantoor van de industriële en mijnbouwonderneming dienen. Met het modulaire en onafhankelijk-kaderontwerp voor hun de lente werkende mechanismen, VS1-kunnen de stroomonderbrekers met KYN28-medio-reeks en vast mechanisme werken. Deze stroomonderbrekers zijn onderworpen aan zowel vaste installatie als assemblage met de vrachtwagen als stootkareenheid
Normale de dienstvoorwaarde
Hoogte | ≤1000m | |
Omgevingstemperatuur | Maximum | +40℃ |
Min | -15℃ | |
Omringende vochtigheid: Maximum gemiddelde vochtigheid |
24 uren ≤95% | |
1 maand ≤90% | ||
De maximumdruk van de waterdamp | 24 uren ≤2.2kpa | |
1 maand ≤1.8kpa |
VS1 technische Parameters
Nr. | Punt | Eenheid | Parameter | ||||||
1 | Nominale spanning | KV | 12/24 | ||||||
2 | Geschatte frequentie | Herz | 50 | ||||||
3 |
Geschat isolatieniveau |
1min de machtsfrequentie weerstaat voltage (r.m.s) |
KV |
42 (phase-to-phase, fase-aan-aarde) 48 (over de het isoleren afstand) |
|||||
De verlichtingsimpuls weerstaat voltage (piek) |
75 (phase-to-phase, fase-aan-aarde) 85 (over de het isoleren afstand) |
||||||||
4 |
Geschatte stroom |
A |
630 | 630 | 1250 | 1600 | |||
1250 | 1250 | 1600 | 2000 | ||||||
2000 | 2500 | ||||||||
2500 | 3150 | ||||||||
4000 | |||||||||
5 | Geschatte kort:sluiten brekende stroom |
Ka |
20 | 25 | 31.5 | 40 | |||
6 | Geschatte van korte duur weerstaat stroom | 20 | 25 | 31.5 | 40 | ||||
7 | Geschatte kort:sluiten die stroom merken | 50 | 63 | 80 | 100 | ||||
8 | De geschatte piek weerstaat stroom | 50 | 63 | 80 | 100 | ||||
9 | Geschatte duur van kort:sluiten | s | 4 | ||||||
10 | Geschatte werkende opeenvolging | O-0.3s-O/C | |||||||
O-180s-O/C (40KA) | |||||||||
11 | Brekende tijden van geschatte kort:sluitenstroom | Tijden | 30/20 keer (40KA) | ||||||
12 | Mechanische duurzaamheid | Ops | 20000 | ||||||
13 | De geschatte enige brekende stroom van de condensatorbank |
A |
630 | ||||||
14 | De geschatte rijtjes brekende stroom van de condensatorbank | 400 | |||||||
15 | De brekende stroom van de dubbel-aardefout | 27.4 | |||||||
16 | Toelaatbare maximumcontacterosie |
mm |
3 | ||||||
17 | Ontruiming tussen open contacten | 10±1 | |||||||
18 | Over slag | 3.5±0.5 | |||||||
19 | Niet-gelijktijdigheid van het driefasen openen en het sluiten |
Mej.
|
≤2 | ||||||
20 | Sprongduur van contact het sluiten | ≤2 | |||||||
21 | Gemiddelde brekende snelheid (moment die 6mm breken) |
m/s
|
1.1±0.2 | ||||||
22 | Gemiddelde makende snelheid | 0.8±0.2 | |||||||
23 | Het maken van tijd |
Mej.
|
≤100 | ||||||
24 | Brekende tijd | ≤50 | |||||||
25 |
De weerstand van elke fase hoofdkring |
μΩ |
630A | ≤50 | |||||
1250A | ≤45 | ||||||||
1600A~2000A | ≤35 | ||||||||
≥2500A | ≤25 | ||||||||
26 | Omvang van de contact de brekende sprong | mm | ≤2 | ||||||
27 |
Geschat werkend voltage | Geschat werkend voltage (V) AC/DC |
V |
24* | 110 | 220 | |||
Werkingsgebied van normale bedrijfsvoeringvoltage | Het openen: 65%-120% wordt de nominale spanning, voor het geval dat het voltage lager is dan 30%-nominale spanning, openend verrichting niet toegestaan | ||||||||
28 | Nominale spanning van de motor van de energieopslag | V | AC110/220, DC110/220 | ||||||
29 | De tijd van de energieopslag | s | ≤15 |
