Classificatievoltage: AC 380V
Het voltage van de classificatieisolatie: AC 660V
Frequentie: 50 /60 Herz
Het schatten stroom: ≤800A
Tolerantie huidige capaciteit op korte termijn lew: 10KA
Diëlektrische Sterkte: 2500/1min
Materiaal: het roestvrije staal (SUS 304) /Cold rolde het blad van plaat/Galvanized (GI)
Dikte: 1.0mm3.0mm
Toepassing: De Transmissie en de distributie van Electric Power.
Beschermingsgraad: IP30
Open de richting: De openingshoek is gelijk aan of groter dan 135°
Norm en certificaat: CE /ISO /CCC /IEC 60439-1 VAN GB7251.1-2005 ISO9001
Inbegrepen Ampèremeter, voltmeter
Technologie-Parameter
| Beschrijving |
Eenheid |
parameter |
| Classificatievoltage van de belangrijkste kring |
V |
Onder 500V AV |
| Hulpkringsnominale spanning |
V |
AC 220V 380V |
| Classificatiefrequentie |
Herz |
50 |
| Het voltage van de classificatieisolatie |
V |
660 |
| Het schatten stroom |
A |
≤800 |
Werkomgeving:
1. Temperatuur: -5~ + 40 ℃, en het gemiddelde binnen 24h minder dan + 35 ℃.
2. Hoogte: neen meer dan 2000m.
3. De omringende luchttemperatuur, niet meer dan 40℃; bij lagere temperaturen kan een hogere relatieve vochtigheid hebben (b.v.: + 20at 90% die), staat met de verandering in temperatuur rekening houden de generatie van een gematigde condensatie toe.
4. De materiaalinstallatie en de verticale gradiënt indien geen 5 ° overschrijden
5. Het materiaal zou bij gebrek aan strenge trilling, schok-vrije, en corrosie-vrije plaats moeten worden geïnstalleerd
6. Nota: Meer dan de bovengenoemde voorwaarden kan met het bedrijf worden onderhandeld.
Gebruik:

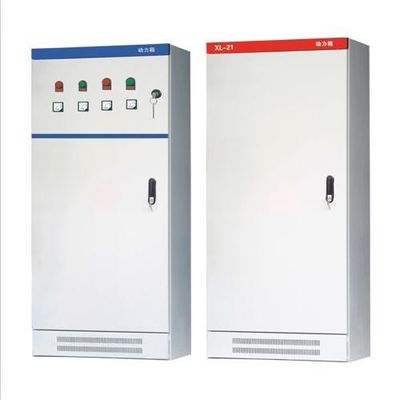

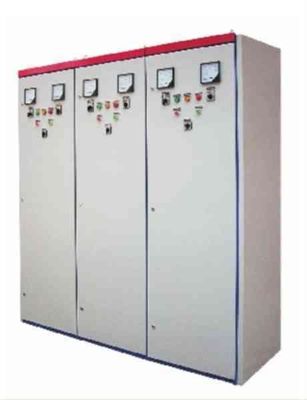

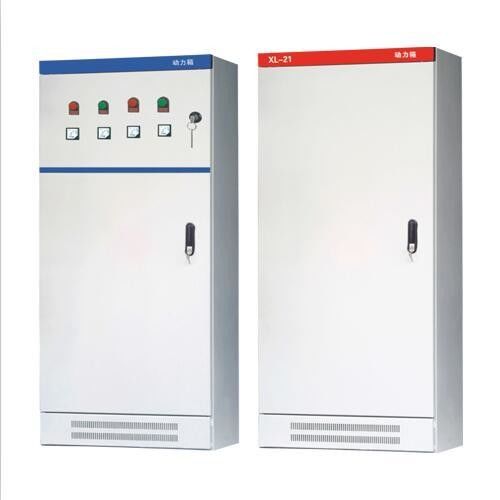

Zwakstroom metaal-ingesloten elektrokabinet xl-21 is geschikt voor driefasendraad 3, driefasendraad 4, en driefasen 5 draadsystemen met een AC voltage minder dan 500V in machtsgeneratie en industrieel en mijnbouw. Voor verlichting en elektrodistributie. Het xl-21 LV kabinet heeft de kenmerken van een flexibele regeling van de machtsdistributie, een geschikte combinatie, een sterke uitvoerbaarheid, en een nieuwe structuur.
Eigenschappen:
1. De belangrijkste elektroprestaties voldoen volledig aan de vereisten van iec60439-1 en GB7251.1;
2. De hulpkring heeft de functies van lokale, verre, automatische controle en lokale en afstandsbedieningomschakeling, en de schakelaar kan het relais voor bescherming verwarmen;
3. De macht-ontvangende belangrijkste schakelaar heeft facultatief onmiddellijk overhalen en thermisch-magnetische overhalenbescherming. met de volgende-vlakke belangrijkste schakelaar samen te werken, wordt de onmiddellijke bescherming geannuleerd, vermijdend over--vlak overhalen, en heeft de functies van zelf-draait, handverrichting en automatische omschakeling;
4. De belangrijkste schakelaar van de voederkring heeft onmiddellijk overhalen en thermisch-magnetische overhalenbescherming. Wanneer de gebruiker het vereist, kan de lekkagebescherming worden geïnstalleerd;
5. De kring van de motorcontrole heeft de onmiddellijke kortsluiting, overbelasting, undervoltageversie en bescherming van de fasemislukking.
Algemene Afmeting:
SLD Programma:
