De Ondergedompelde Transformator van KNKONG GB/T1094 200KVA 500KVA Olie

De Ondergedompelde Transformator van KNKONG GB/T1094 200KVA 500KVA Olie

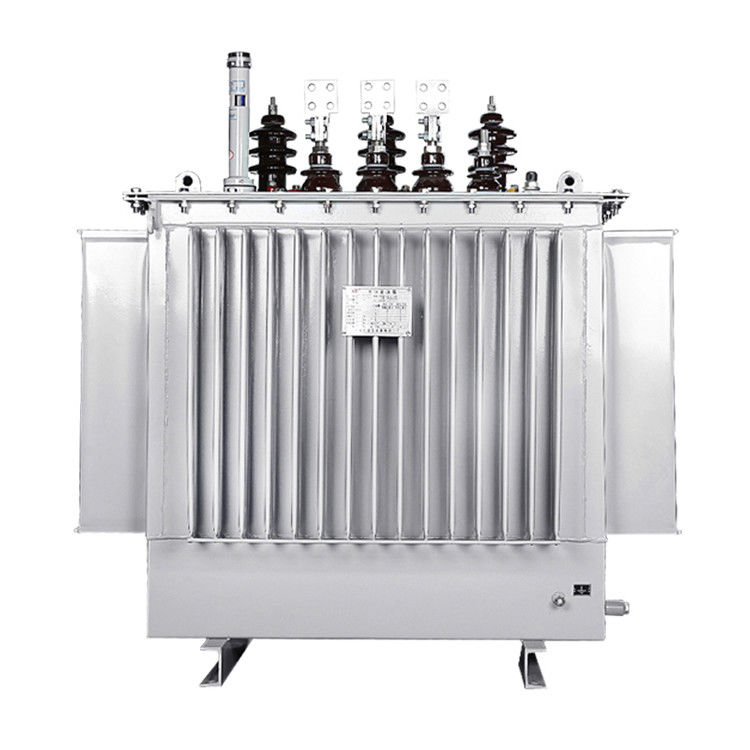

S11 In olie ondergedompelde Transformator

Productinleiding

Productnormen

GB1094.1-2013 algemene regels voor machtstransformatoren
GB1094.2-2013 de Temperatuurstijging van de machtstransformator
GB1094.3-2003 isolatieniveau en Isolatietest van Machtstransformatoren
GB1094.5-2008 de machtstransformator weerstaat kortsluitingvermogen
GB/T1094.10-2003 machtstransformatoren - Deel 10: Bepaling van geluidsniveaus
GB/T25446-2010 de olie dompelde de amorfe van de de distributietransformator van de legeringskern technische parameters en de vereisten onder

Voorwaarden

1. Voorwaarden van normaal milieu: De hoogte overschrijdt geen 1000m;
2. Hoogste omgevingstemperatuur +40 °C, laagste -25 °C;
3. Voorwaarden voor speciale milieu's: Hoogte meer dan 1000m;
4. Hoogste omgevingstemperatuur +40 °C, laagste -45 °C. (Detaillering wanneer het opdracht geven tot);
5. Installatieplaats: geen corrosief gas, geen duidelijk vuilmilieu;
Nota: Volgens de goedgekeurde voorwaarden, om gebruikers van producten in de speciale omstandigheden van gebruik te voorzien.

Structurele Eigenschappen

Ijzerkern: Het magnetische materiaal van ijzerkern gebruikt amorfe legering. Aangezien de amorfe legering geen kristalstructuur heeft en een zacht magnetisch kenmerk heeft, is het gebied van de hystereselijn zeer smal, de magnetisering
de macht is klein, is het elektroweerstandsvermogen hoog, en het wervelstroomverlies is klein, zodat worden het zonder commissie verlies en de zonder commissie die stroom van de transformator van dit materiaal wordt gemaakt gebruikt. zeer laag. De kern is samengesteld uit vier afzonderlijke kernkaders in hetzelfde vliegtuig
om een drie-phasefive-kolom type te vormen. Het moet worden onthard, en het moet een dwars-barrièreverbinding met een rechthoekige vorm in dwarsdoorsnede hebben.

Rol: Naast het gebruiken van zwakstroomwinding (160kVA of minder) met koperen geleiders, een cilindrische die structuur van isgenerally gebruikte koperfolie wordt gemaakt; de winding met hoog voltage gebruikt een multi-layered cilindrische structuur om de het winden ampèredistributie en magnetische stroomlekkage in evenwicht te brengen. Winding met hoog voltage en de zwakstroom is gekronkeld samen met de apparaten van de draadspanning aan vorm rechthoekige rollen, en de rollen worden hard gemaakt door om de mechanische sterkte van de winding en de capaciteit heet-te drukken en te vormen te verbeteren om kortsluiting te weerstaan.

Olietank: Het keurt mooie volledig-verzegelt en onderhoud-vrije een golfstructuur goed. Door geavanceerde de productietechnologie van de olietank, ondergaat het strikte druk.

10KV-S11 de hoofd technische gegevens van de olietransformator
